المعلمات التقنية

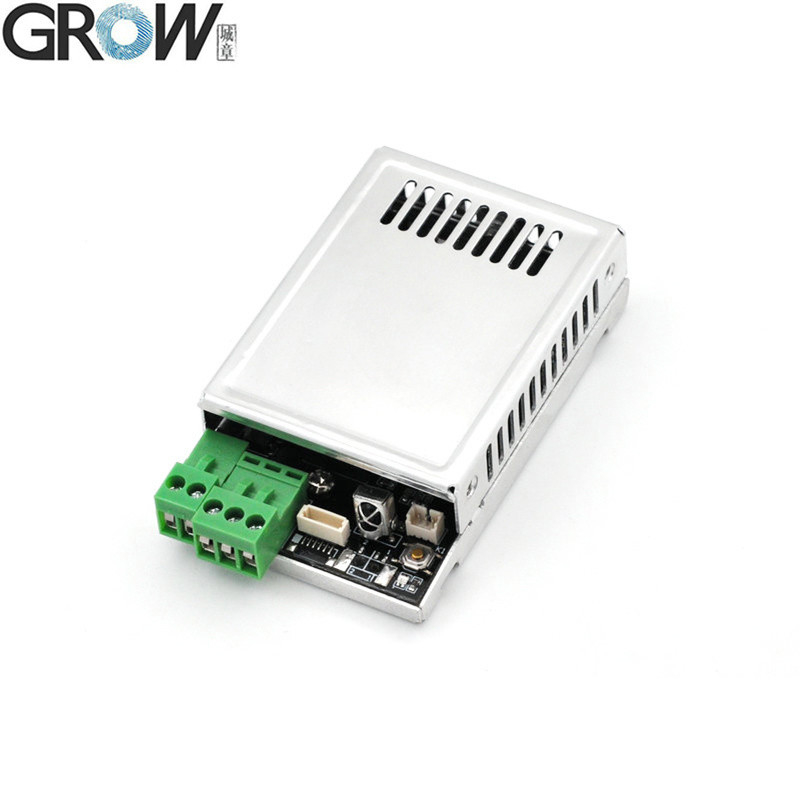

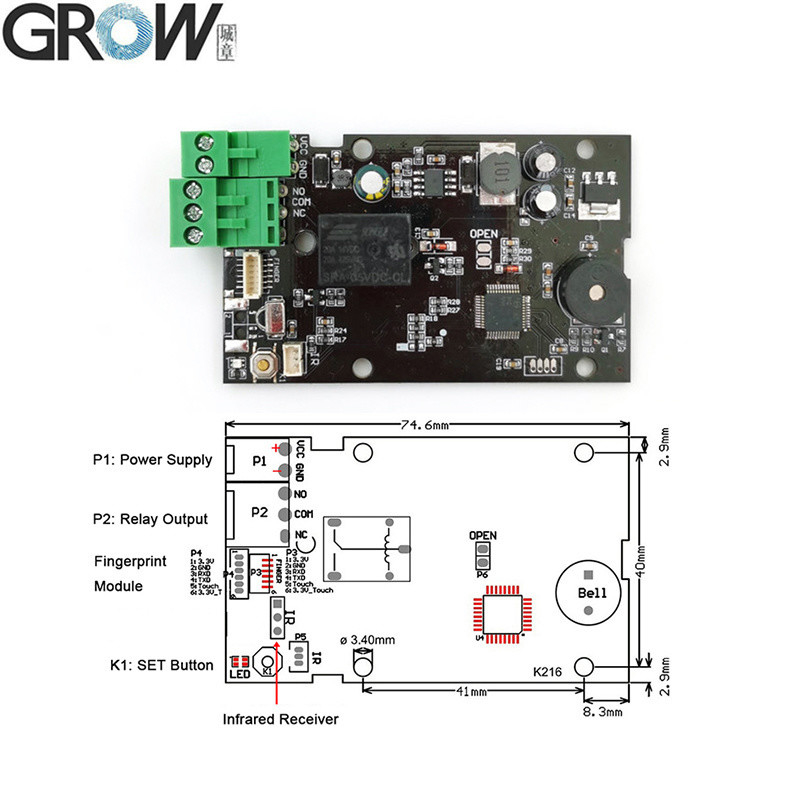

DC10-30V ، مخرج رله ، وضع الجري ((0.5s-99s) / وضع الإشعال / وضع القفل الذاتي.
إدارة بواسطة زر SET أو جهاز التحكم عن بعد ((إضافة / حذف بصمات الأصابع إلى ثلاثة قواعد بيانات مختلفة، تغيير وقت الإرسال وما إلى ذلك)
·المخرج: الإرسال ((حد أقصى التيار: 10A)
· وظيفة الإرسال: وضع التشغيل ((0.5s-99s) / وضع الإشعال / وضع القفل الذاتي
تعليمات العملية
1زر الإعداد:
1.1 اضغط على زر SET لفترة وجيزة، النظام في حالة السجل والضوء المؤشر يضيء بسرعة، اضغط عدة مرات لكل بصمة، سجل بصمات الاصابع ناجح عند سماع الموسيقى.
يمكن تسجيل بصمة الأصابع بشكل مستمر عندما يكون النظام في حالة السجل؛ إذا لم يكن هناك حاجة لإضافة بصمة أصابع أكثر، وانتظر بضع ثوان.عندما تكون قاعدة البيانات الحالية ممتلئة، يتم حفظها تلقائيًا في قاعدة البيانات التالية.)
1.2 عند العودة إلى افتراضية المصنع، اضغط على زر SET حتى تسمع "دي" الصافرة الطويلة
الموسيقى تعني أن عملية التمهيد ناجحة

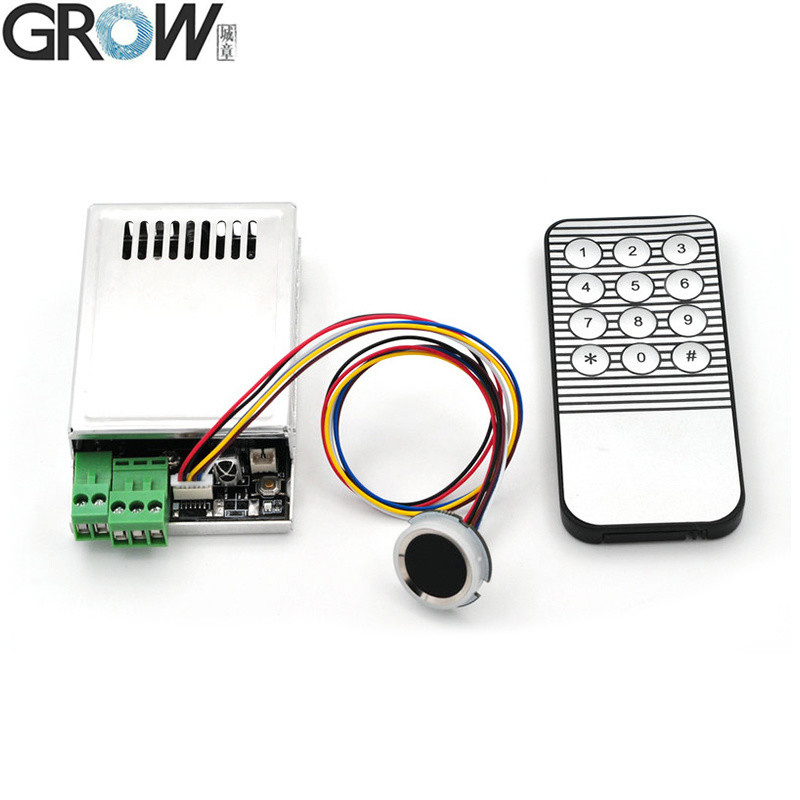

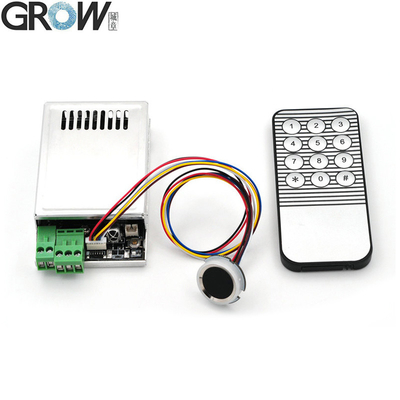

2التحكم عن بعد:
عند استخدام جهاز التحكم عن بعد، يرجى لمس الوحدة للاستيقاظ أولاً.
2.1 الإشارة الزرقاء المضاءة تعني في البرمجة أن الموسيقى تعني نجاح العملية
كلمة المرور الافتراضية: 123456، طول كلمة المرور: 6 أرقام
2.2 تغيير كلمة المرور:اضغط على * كلمة المرور * 1 * كلمة المرور الجديدة * كلمة المرور الجديدة
2.3 تسجيل البصمة:اضغط على * كلمة مرور * 2* قاعدة البيانات ((1-5) # ، بصمة إصبع الخروج في حالة السجل عند الضغط على * الزر أو الانتظار لبضع ثوان.
على سبيل المثالتسجيل في قاعدة البيانات 3: اضغط على * كلمة المرور * 2 * 3 #
2.4.حذف بصمة الأصابع:اضغط على * كلمة السر * 3 * قاعدة البيانات ((1-5) #
على سبيل المثالحذف في قاعدة البيانات 3: اضغط على * كلمة المرور * 3 * 3 #
2.5إعداد وقت الإنتقال في وضع الجري:اضغط على * كلمة السر * 4 * الوقت ((0.5s-99s) #
على سبيل المثالحدد 0.5s: اضغط * كلمة المرور * 4 * 00 #
على سبيل المثالالمجموعة 1s: اضغط * كلمة السر * 4 * 01 #
على سبيل المثالمجموعة 5s: اضغط على * كلمة السر * 4 * 05 #
على سبيل المثالمجموعة 99s: اضغط على * كلمة المرور * 4 * 99 #
2.6تعيين وضع العمل:
وضع الجري: اضغط على كلمة المرور
وضع الإشعال: اضغط على كلمة السر 5*2#
وضع القفل الذاتي: اضغط على كلمة السر * 5 * 3 #
2.7اختيار وضع الاستعداد:
وضع الاستعداد يعمل: اضغط على كلمة المرور
وضع الاستعداد مغلق: اضغط على كلمة المرور 6*1#
2.8العودة إلى وضع المصنع:اضغط على كلمة السر 7 كلمة السر
2.9كلمة السر باستخدام:اضغط على * كلمة المرور والمرور مغلقة، اضغط # والمرور مفتوحة
ملاحظة: يمكن استخدام أي بصمة أصابع في حالة المصنع، ولكن الوظيفة ستكون غير صالحة بعد تسجيل بصمة الأصابع.

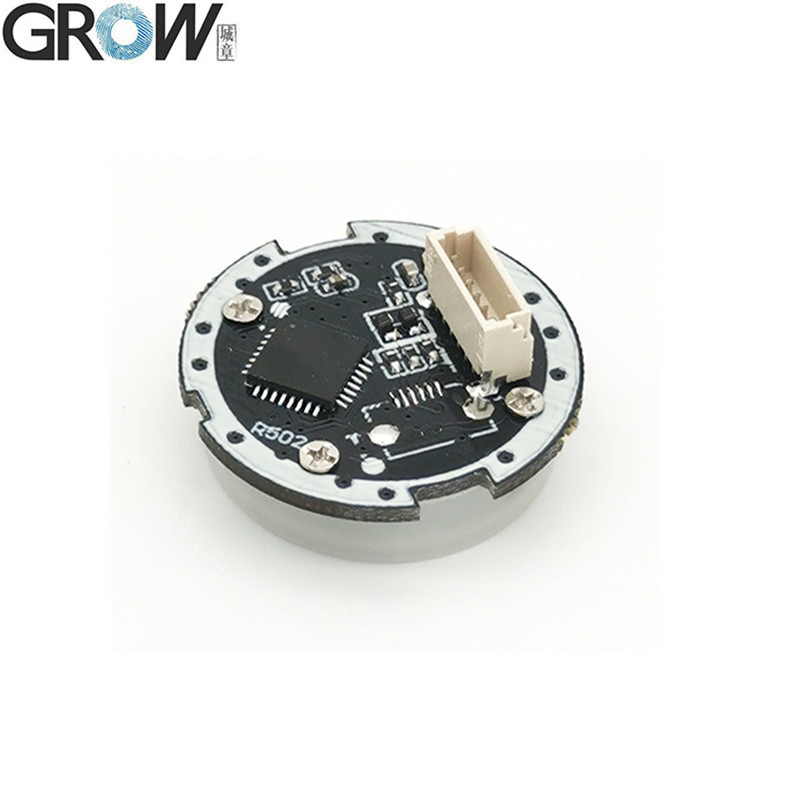

R502-A مواصفات
| النموذج |
R502-A |
| النوع |
وحدة البصمات السعة |
| واجهة |
UART ((TTL) |
| القرار |
508 دبي |
| الجهد |
DC 3.3V |
| قدرة بصمات الأصابع |
200 |
| مجموعة الاستشعار |
192*192 بكسل |
| التيار العامل |
20mA |
| تيار الاستعداد |
الجهد النموذجي في حالة الاستعداد لللمس: 3.3V ، متوسط التيار: 2uA |

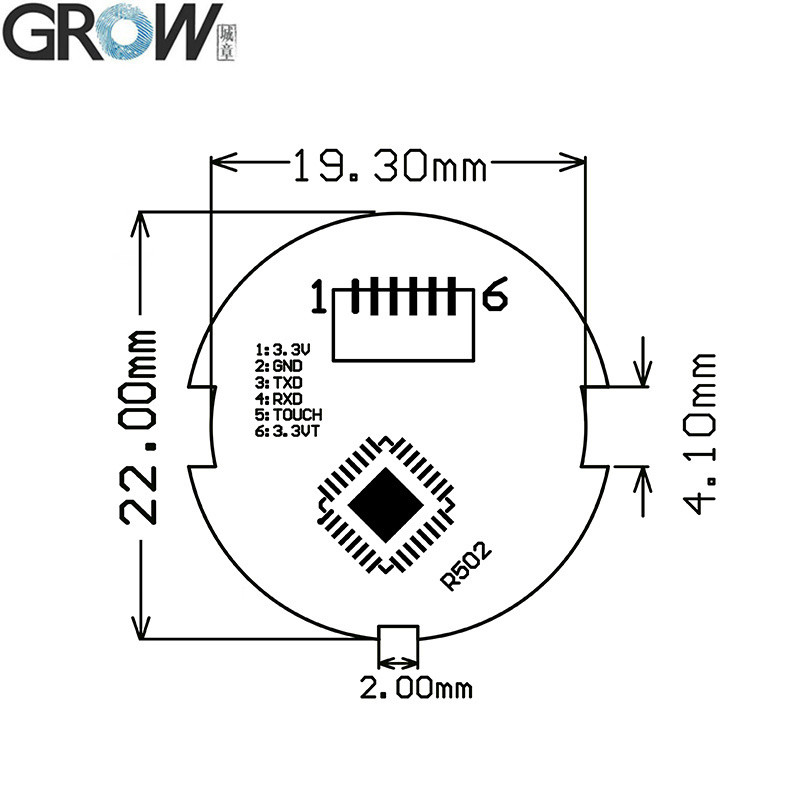

| الحجم الخارجي لوحدة بصمات الأصابع |
قطر 22 (ملم) |
| الحجم الداخلي لوحدة بصمات الأصابع |
قطر 19.5 (ملم) |
| ارتفاع وحدة البصمة |
5 (ملم) |
| منطقة التجميع الفعالة |
قطر 15.5 (ملم) |
| المرفق |
MX1.0-6Pin |
| التحكم في LED |
نعم |

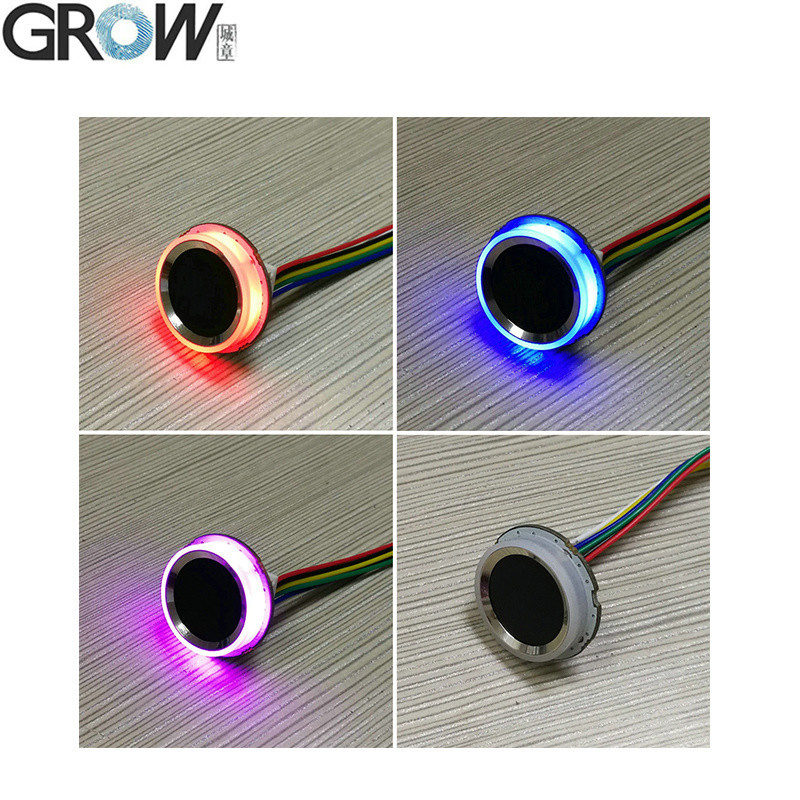

| لون LED |
الأرجواني والأزرق والأحمر |
| سرعة المسح |
< 0.2 ثانية |
| سرعة التحقق |
< 0.3 ثانية |
| طريقة المطابقة |
1:1" 1:N |
| FRR |
≤ 1% |
| بعيد |
≤0.001% |
| بيئة العمل |
-20C ---60C |
| رطوبة العمل |
10-85% |
| قدرة مضادة للستاتيكية |
15 كيلو فولت |
| كثافة مقاومة الحطام |
مليون مرة |
| معدل البود للاتصالات (UART): |
(9600 × N) bps حيث N = 1 ~ 12 ((الوضع الافتراضي N = 6 ، أي 57600bps) |
الملفات
· توفير ملفات SDK المرجعية المجانية لـ Arduino و Android و Net و Windows وما إلى ذلك.
· توفير دليل المستخدم
R502-A برنامج الاختبار تشغيل عرض فيديو على يوتيوب:
https://youtu.be/8w_bkgwTabE
