لوحة تحكم بصمات الأصابع السريعة تحت الحمراء مع التكامل السلس

المعلومات الأساسية
مكان المنشأ: الصين
إصدار الشهادات: CE
الحد الأدنى لكمية: 1
تفاصيل التغليف: كرتون
وقت التسليم: مهلة التسليم في موسم الذروة: خلال 15 يوم عمل مهلة التسليم خارج الموسم: خلال 15 يوم عمل
شروط الدفع: بـ (تـي) ، بـ (بـايـبـال)
القدرة على العرض: 5000
معلومات تفصيلية
Model NO.: KS220-S Screen: as Picture
Communication Interface: Ttl232 Fingerprint Capacity: 200 or 120
Power Supply: DC 12V Stand-by Current for Control Board: 25ua
Output: Relay Transport Package: Standard Export Carton Package
Specification: Power supply: DC 12V Trademark: GROW
Origin: China HS Code: 8471609000
Supply Ability: 5000 Package Size: 13.00cm * 8.00cm * 9.00cm
Package Gross Weight: 0.150kg Voice Service: Without Voice Service
Clock: Without Clock Color: as Picture
Samples: US$ 6.5/Piece 1 Piece(Min.Order) | Customization: Available | Customized Request
Shipping Cost: about shipping cost and estimated delivery time. Payment Method: Initial Payment Full Payment
Currency: US$ Return&refunds: You can apply for a refund up to 30 days after receipt of the products.
إبراز:

لوحة تحكم بصمات الأصابع السريعة,وحدة بصمات الأصابع سريعة r503,لوحة تحكم بصمات الأصابع تحت الحمراء

,

Fast r503 fingerprint module

,

Infrared Fingerprint Control Board


منتوج وصف

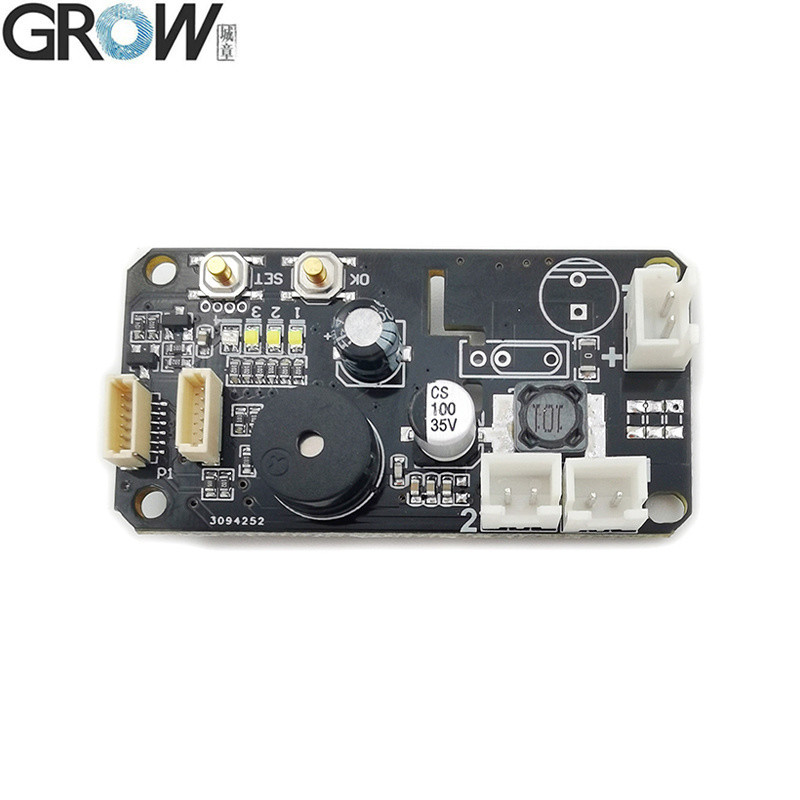

KS220-S DC12V لوحة تحكم بصمات الأصابع 2 رلاي وضع القفل الذاتي / التشغيل / الإشعال



لوحة تحكم بصمات الأصابع السريعة تحت الحمراء مع التكامل السلس 0

المعلمات التقنية KS220-S
المعلم التقني:
مصدر الطاقة: DC 12V
·التيار الاحتياطي: 25uA
·قدرة بصمات الأصابع:
·البصمة الإدارية: 10 قطع
· بصمة المستخدم: R503/R502-F:190 قطعة R558/R558S:110 قطعة
·المخرجات: الإرسال
· وضع الإعادة التشغيل: وضع القفل الذاتي، وضع الإشعال، وضع الجري

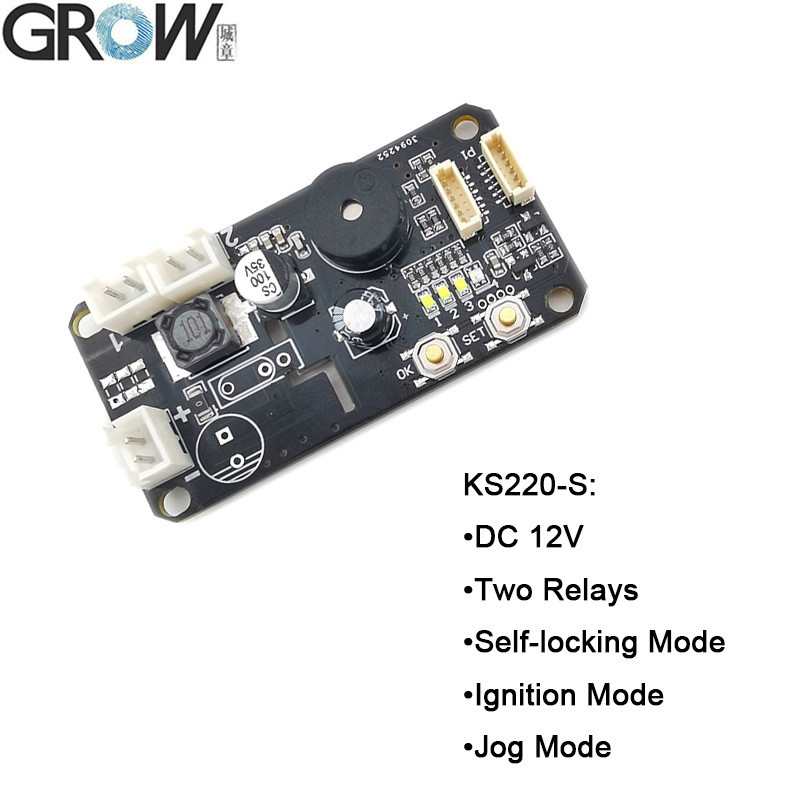

DC12V، 2 إرسال الخروج، الإدارة/البصمة المستخدم، وضع الجري، وضع القفل الذاتي، وضع الإشعال

الفرق بين KS220-S و KS220-L:
KS220-S: DC12V، 25uA
KS220-L: DC30-75V ، 3.5mA

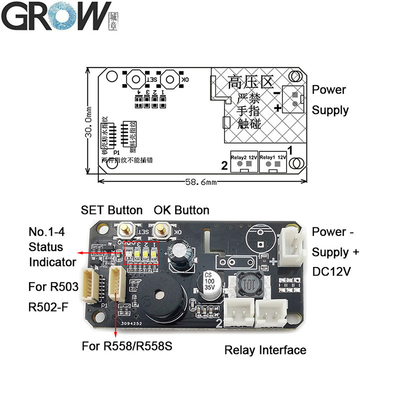

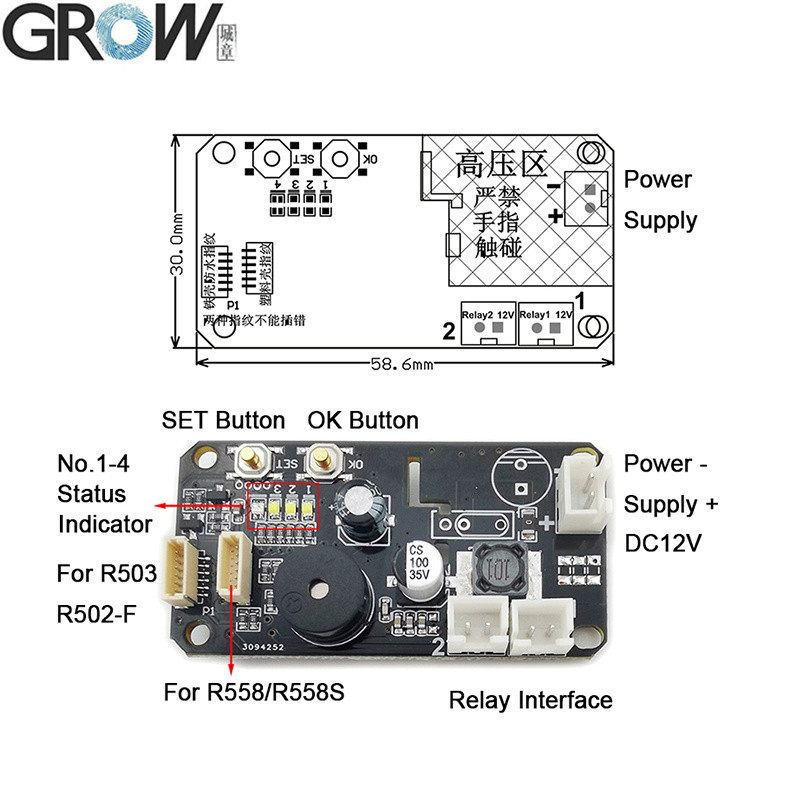

تعليمات التشغيل KS220-S
(في حالة عمل المصنع، الإرسال رقم 1 في وضع الوقوف الذاتي، الإرسال رقم 2 في وضع الإشعال.)
1بصمة إدارة السجل:الضغط القصير على زر SET، مؤشر الحالة رقم 4 يظهر الأزرق، ثم اضغط على زر موافقة للتأكيد، الآن وحدة البصمات الفلاش LED،ضع نفس إصبع الإدارة مع مرات عديدة في منطقة جمع بصمات الأصابع حتى سماع الموسيقى يعني تسجيل بصمات الأصابع ناجحة. يمكن تسجيل بصمة اليد بشكل مستمر ويمكن تسجيل 10 قطع بصمة اليد الإدارية. إذا لم يكن هناك حاجة لإضافة بصمة اليد أكثر، والانتظار بضع ثوان للخروج.إذا كان المسؤول مسجلاً بالكاملسيتم إغلاق حالة تسجيل المدير تلقائيًا بعد سماع "DiDiDi". سيتم بدء تسجيل بصمات المستخدم إذا ضغطت على زر SET مرة أخرى.بصمة الإدارة لا تملك وظيفة فتح، تستخدم فقط لتسجيل أو حذف بصمة الأصابع. بصمة الإدارة تظهر LED حلقة أرجوانية، بصمة المستخدم تظهر LED حلقة زرقاء.

2.إصبع المستخدم المسجل:اضغط على بصمة الإدارة حتى تظهر الوحدة الضوء الأزرق و تسمع الموسيقى، وهذا يعني يمكنك إضافة بصمة المستخدم.وضع نفس إصبع المستخدم مع مرات عديدة في منطقة جمع بصمات الأصابع حتى سماع الموسيقى يعني تسجيل بصمات الأصابع ناجحةيمكن تسجيل بصمات الأصابع بشكل مستمر عندما يكون النظام في حالة تسجيل، إذا لم يكن هناك حاجة لإضافة بصمات أصابع أكثر، والانتظار بضع ثوان.

3.حذف بصمة المستخدم:اضغط على بصمة الإدارة حتى تظهر الوحدة الضوء الأحمر و تسمع صوت "ديديدي" و الموسيقى

4العودة إلى الصناعة الافتراضية:اضغط على زر SET مرة تلو الأخرى حتى يظهر مؤشر الحالة رقم 4 باللون الأحمرثم اضغط على زر "أوكي" لفترة طويلة حتى تظهر وحدة بصمة الأصابع ضوء مؤشر أحمر يتوهج بسرعة وتسمع الموسيقى يعني أن عملية التمهيدية ناجحة.

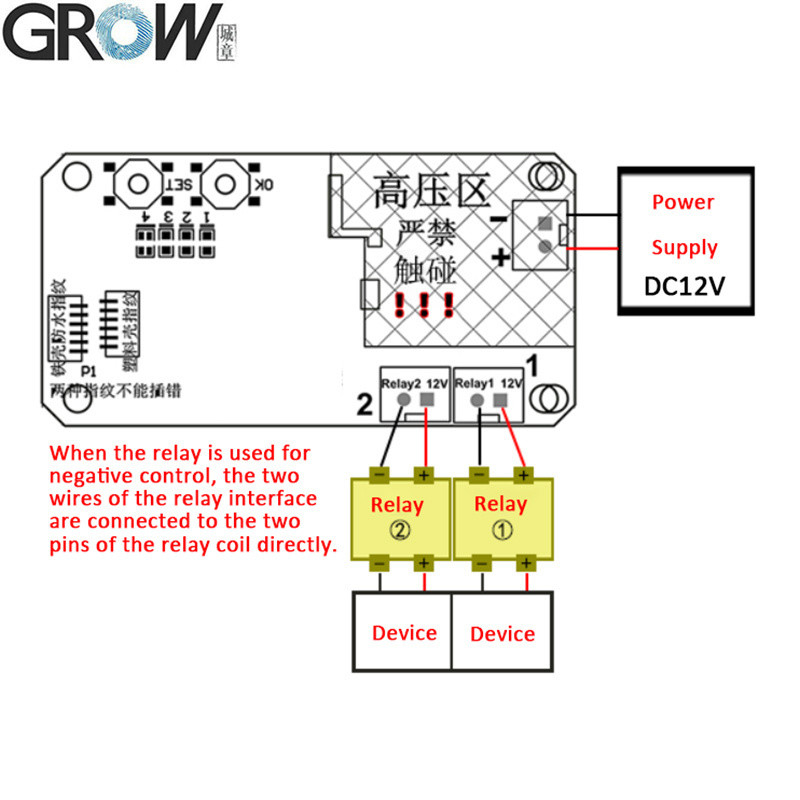

5كيفية استخدام رله 1:الضغط القصير على بصمة إصبع المستخدم المسجل وحدة بصمة الإصبع تظهر الضوء الأخضر

6كيفية استخدام رله 2:الضغط الطويل سجل بصمة المستخدم وحدة بصمة الأصابع تظهر الضوء الأزرق

ملاحظة:
1.يمكن استخدام أي بصمة أصابع في حالة المصنع، ولكن الوظيفة ستكون غير صالحة بعد تسجيل بصمة الأصابع.



ملفات المنتج

· توفير ملفات SDK المرجعية المجانية لـ Arduino و Android و Net و Windows وما إلى ذلك.
· توفير دليل المستخدم


إذا كنت بحاجة إلى ملفات SDK، يرجى الاتصال بنا.


لوحة تحكم بصمات الأصابع السريعة تحت الحمراء مع التكامل السلس 1
لوحة تحكم بصمات الأصابع السريعة تحت الحمراء مع التكامل السلس 2
لوحة تحكم بصمات الأصابع السريعة تحت الحمراء مع التكامل السلس 3لوحة تحكم بصمات الأصابع السريعة تحت الحمراء مع التكامل السلس 4لوحة تحكم بصمات الأصابع السريعة تحت الحمراء مع التكامل السلس 5

لوحة تحكم بصمات الأصابع السريعة تحت الحمراء مع التكامل السلس 6لوحة تحكم بصمات الأصابع السريعة تحت الحمراء مع التكامل السلس 7
لوحة تحكم بصمات الأصابع السريعة تحت الحمراء مع التكامل السلس 8لوحة تحكم بصمات الأصابع السريعة تحت الحمراء مع التكامل السلس 9لوحة تحكم بصمات الأصابع السريعة تحت الحمراء مع التكامل السلس 10
لوحة تحكم بصمات الأصابع السريعة تحت الحمراء مع التكامل السلس 11
