2 رلايات دورية وحدة استشعار بصمات بصرية DC 30-75V مع سرعة عالية

المعلومات الأساسية
مكان المنشأ: الصين
إصدار الشهادات: CE
الحد الأدنى لكمية: 1
تفاصيل التغليف: كرتون
وقت التسليم: مهلة التسليم في موسم الذروة: خلال 15 يوم عمل مهلة التسليم خارج الموسم: خلال 15 يوم عمل
شروط الدفع: بـ (تـي) ، بـ (بـايـبـال)
القدرة على العرض: 5000
معلومات تفصيلية
النموذج رقم: KS220-L+R503 Screen: as Picture
واجهة الاتصالات: RS232 Fingerprint Capacity: 200
Power Supply: DC 30-75V Stand-by Current for Control Board: 3.5mA
انتاج |: تناوب حزمة النقل: حزمة كرتون التصدير القياسية
Specification: Power supply: DC 30-75V Trademark: GROW
Origin: China HS Code: 8471609000
Supply Ability: 5000 Package Size: 13.00cm * 8.00cm * 9.00cm
الوزن الإجمالي للحزمة: 0.200 كجم Voice Service: Without Voice Service
الساعة: بدون ساعة Color: as Picture
العينات: 21 دولار أمريكي/قطعة 1 قطعة (الحد الأدنى للطلب) | Customization: Available | Customized Request
Shipping Cost: about shipping cost and estimated delivery time. طريقة الدفع: الدفعة الأولية الدفعة الكاملة
Currency: US$ Return&refunds: You can apply for a refund up to 30 days after receipt of the products.
إبراز:

2 رلايات وحدة استشعار بصمات البصمة البصرية,2 رلهات جهاز استشعار بصمات الأصابع,وحدة استشعار بصمات البصمة البصرية 75 فولت

,

2 Relays uart fingerprint sensor

,

75V Optical Fingerprint Sensor Module


منتوج وصف

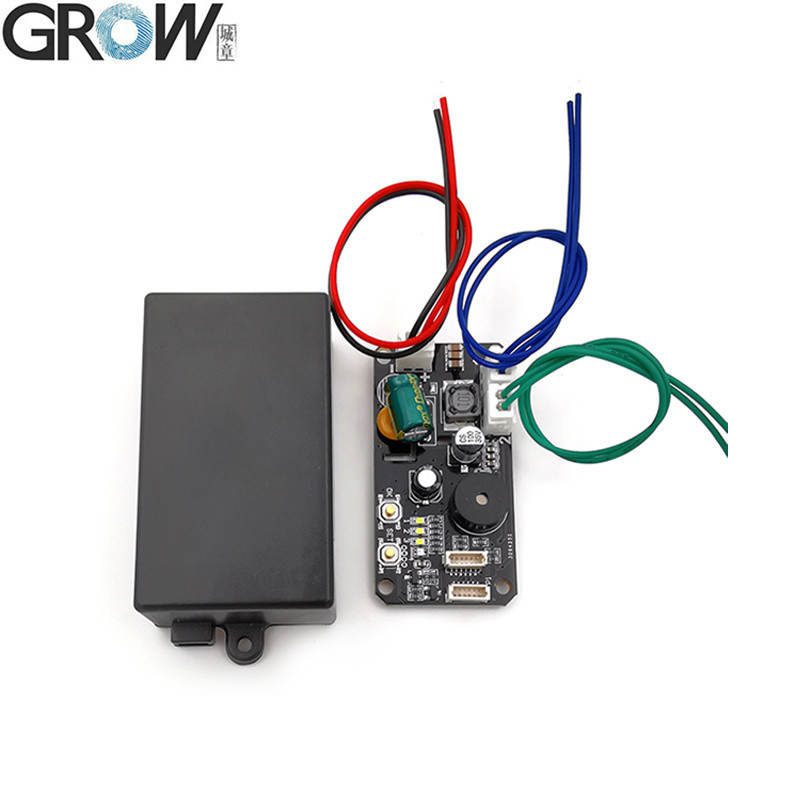

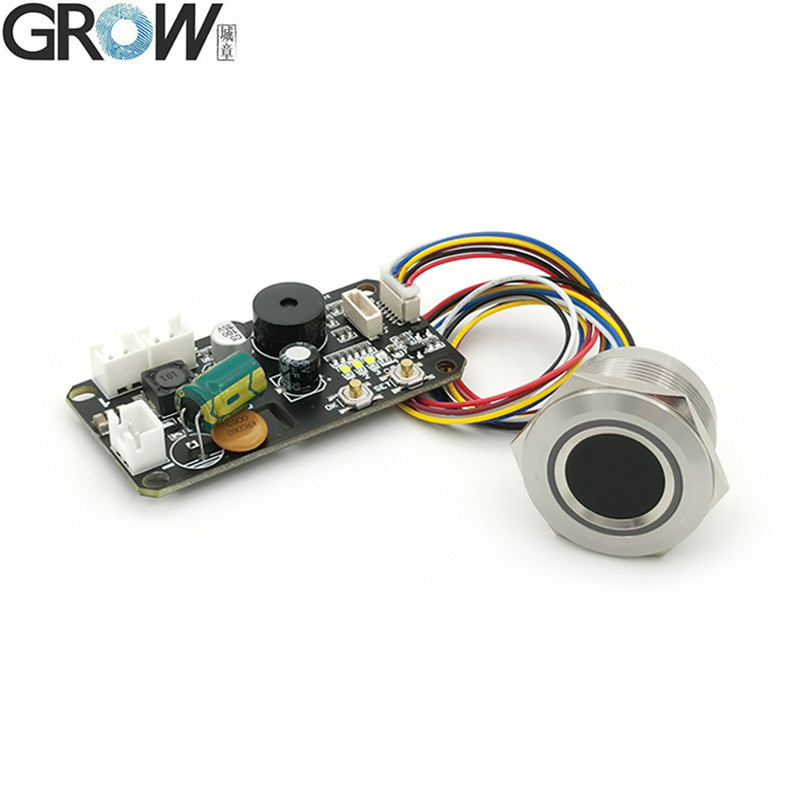

Ks220-L+R503 DC30-75V Fingerprint Control Board 2 Relays Admin/User Funtion Self-Locking/Jog/Ignition Mode

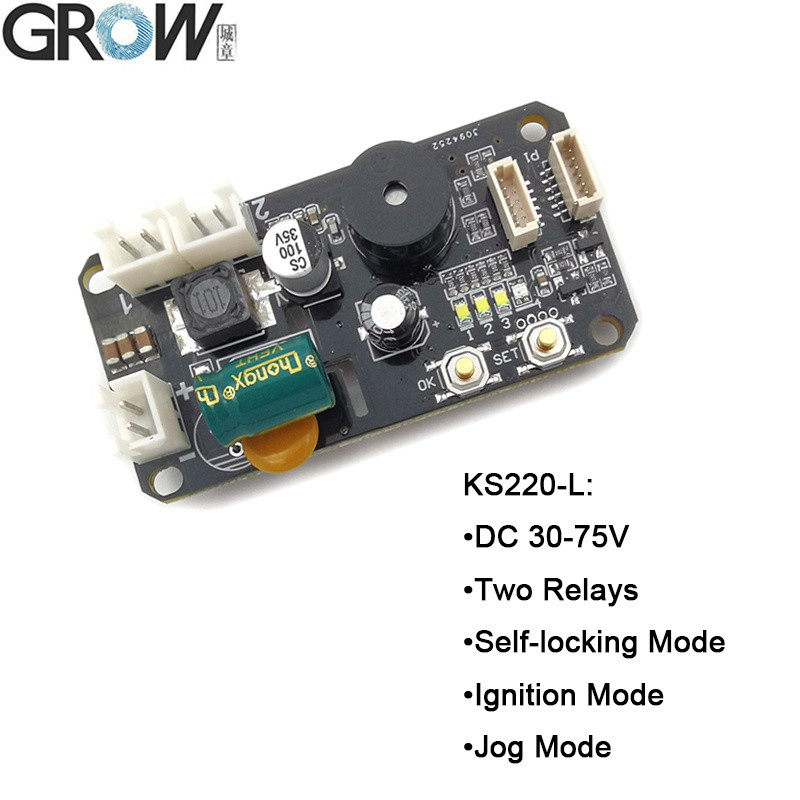

المعلمات التقنية KS220-L
المعلم التقني:
مصدر الطاقة: DC 30-75V
· تيار الاستعداد: 3.5mA
·قدرة بصمات الأصابع:
·البصمة الإدارية: 10 قطع

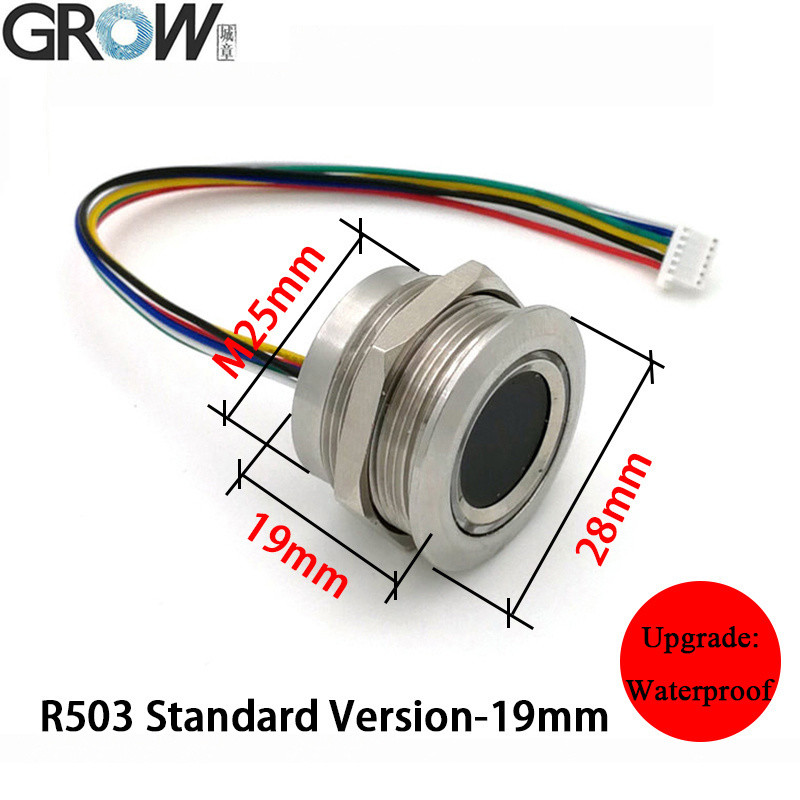

· بصمة المستخدم: R503/R502-F:190 قطعة R558/R558S:110 قطعة
·المخرجات: الإرسال
· وضع الإعادة التشغيل: وضع القفل الذاتي، وضع الإشعال، وضع الجري
DC30-75V، 2 إرسال الخروج، الإدارة / بصمة إصبع المستخدم، وضع الجري، وضع القفل الذاتي، وضع الإشعال

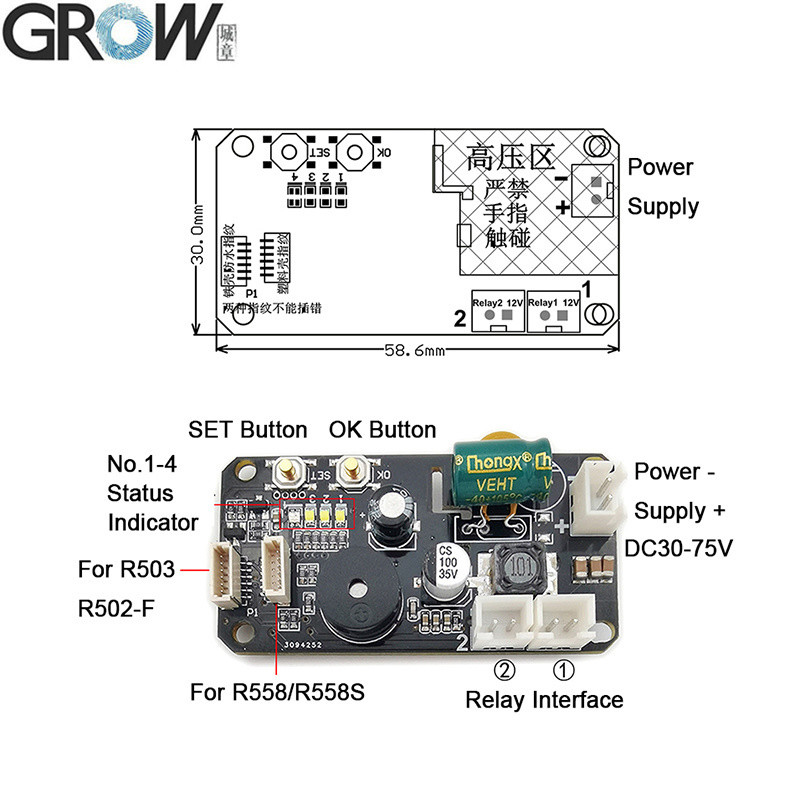

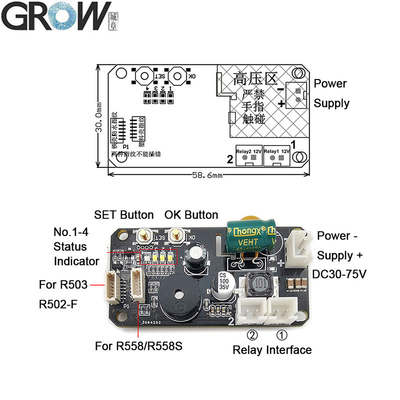

تعليمات التشغيل KS220-L
(في حالة عمل المصنع، الإرسال رقم 1 في وضع الوقوف الذاتي، الإرسال رقم 2 في وضع الإشعال.)
1بصمة إدارة السجل:الضغط القصير على زر SET، مؤشر الحالة رقم 4 يظهر الأزرق، ثم اضغط على زر موافقة للتأكيد، الآن وحدة البصمات الفلاش LED،ضع نفس إصبع الإدارة مع مرات عديدة في منطقة جمع بصمات الأصابع حتى سماع الموسيقى يعني تسجيل بصمات الأصابع ناجحة. يمكن تسجيل بصمة اليد بشكل مستمر ويمكن تسجيل 10 قطع بصمة اليد الإدارية. إذا لم يكن هناك حاجة لإضافة بصمة اليد أكثر، والانتظار بضع ثوان للخروج.إذا كان المسؤول مسجلاً بالكاملسيتم إغلاق حالة تسجيل المدير تلقائيًا بعد سماع "DiDiDi". سيتم بدء تسجيل بصمات المستخدم إذا ضغطت على زر SET مرة أخرى.بصمة الإدارة لا تملك وظيفة فتح، تستخدم فقط لتسجيل أو حذف بصمة الأصابع. بصمة الإدارة تظهر LED حلقة أرجوانية، بصمة المستخدم تظهر LED حلقة زرقاء.

2.إصبع المستخدم المسجل:اضغط على بصمة الإدارة حتى تظهر الوحدة الضوء الأزرق و تسمع الموسيقى، وهذا يعني يمكنك إضافة بصمة المستخدم.وضع نفس إصبع المستخدم مع مرات عديدة في منطقة جمع بصمات الأصابع حتى سماع الموسيقى يعني تسجيل بصمات الأصابع ناجحةيمكن تسجيل بصمات الأصابع بشكل مستمر عندما يكون النظام في حالة تسجيل، إذا لم يكن هناك حاجة لإضافة بصمات أصابع أكثر، والانتظار بضع ثوان.

3.حذف بصمة المستخدم:اضغط على بصمة الإدارة حتى تظهر الوحدة الضوء الأحمر و تسمع صوت "ديديدي" و الموسيقى

4العودة إلى الصناعة الافتراضية:اضغط على زر SET مرة تلو الأخرى حتى يظهر مؤشر الحالة رقم 4 باللون الأحمرثم اضغط على زر "أوكي" لفترة طويلة حتى تظهر وحدة بصمة الأصابع ضوء مؤشر أحمر يتوهج بسرعة وتسمع الموسيقى يعني أن عملية التمهيدية ناجحة.

5كيفية استخدام رله 1:الضغط القصير على بصمة إصبع المستخدم المسجل وحدة بصمة الإصبع تظهر الضوء الأخضر

6كيفية استخدام رله 2:الضغط الطويل سجل بصمة المستخدم وحدة بصمة الأصابع تظهر الضوء الأزرق

ملاحظة:
1.يمكن استخدام أي بصمة أصابع في حالة المصنع، ولكن الوظيفة ستكون غير صالحة بعد تسجيل بصمة الأصابع.



ملفات المنتج

· توفير ملفات SDK المرجعية المجانية لـ Arduino و Android و Net و Windows وما إلى ذلك.
· توفير دليل المستخدم

يمكنك تحميل دليل المستخدم KS220-L من هذا الرابط:
https://hzgrow.en.made-in-china.com

إذا كنت بحاجة إلى ملفات SDK، يرجى الاتصال بنا.
