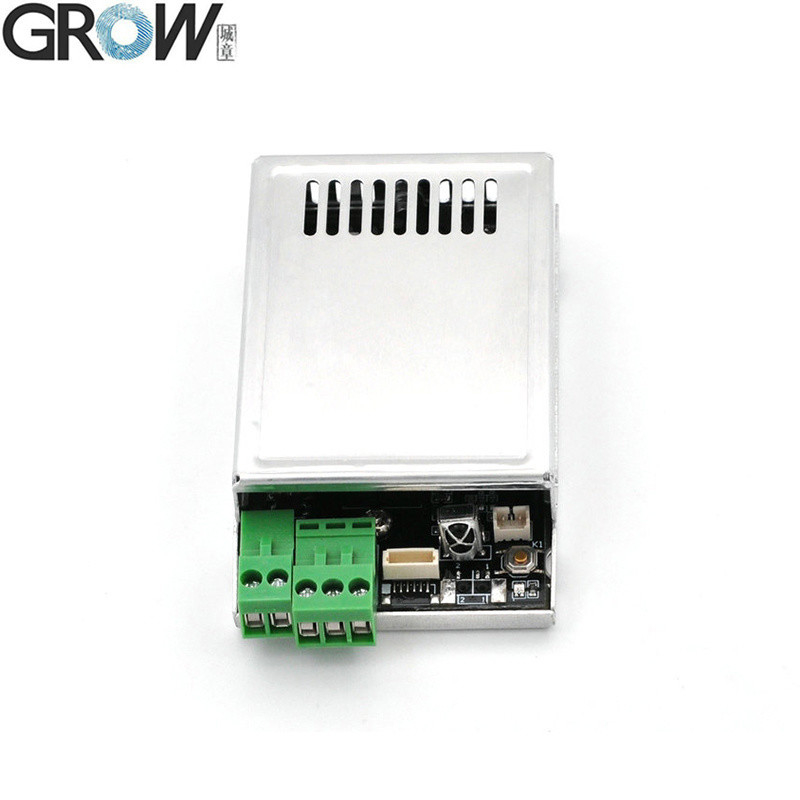

المعايير الفنية
DC10-30V، خرج التتابع، وضع الجري (0.5 ثانية - 99 ثانية) / وضع الإشعال / وضع القفل الذاتي.
تتم إدارته بواسطة زر SET أو جهاز التحكم عن بعد (إضافة / حذف بصمة الإصبع إلى ثلاث قواعد بيانات مختلفة، وتغيير وقت التتابع وما إلى ذلك)
· مزود الطاقة: DC10V--30V
· الإخراج: تتابع (الحد الأقصى للتيار: 10A)
· سعة بصمة الإصبع: 200 قطعة
· وظيفة التتابع: وضع الجري (0.5 ثانية - 99 ثانية) / وضع الإشعال / وضع القفل الذاتي
تعليمات التشغيل

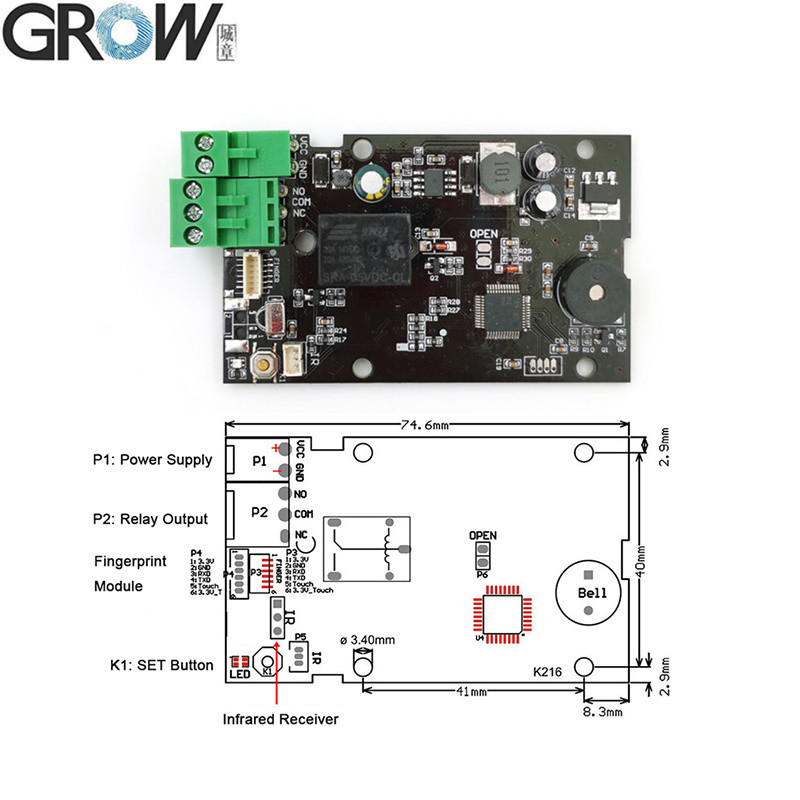

1. زر SET:
1.1 اضغط على زر SET لفترة قصيرة، النظام في حالة التسجيل ويومض ضوء المؤشر بسرعة، اضغط عدة مرات لكل بصمة إصبع، تسجيل بصمة الإصبع ناجح عند سماع الموسيقى.
يمكن تسجيل بصمة الإصبع بشكل مستمر عندما يكون النظام في حالة التسجيل؛ إذا لم تكن هناك حاجة لإضافة المزيد من بصمات الأصابع، فانتظر بضع ثوانٍ. (افتراضيًا، سيتم حفظه في قاعدة بيانات بصمات الأصابع 1، وعندما تمتلئ قاعدة البيانات الحالية، يتم حفظه تلقائيًا في قاعدة البيانات التالية.)
1.2 عند العودة إلى إعدادات المصنع الافتراضية، اضغط على زر SET حتى تسمع صوت تنبيه طويل "Di" و
الموسيقى، تعني عملية التهيئة ناجحة

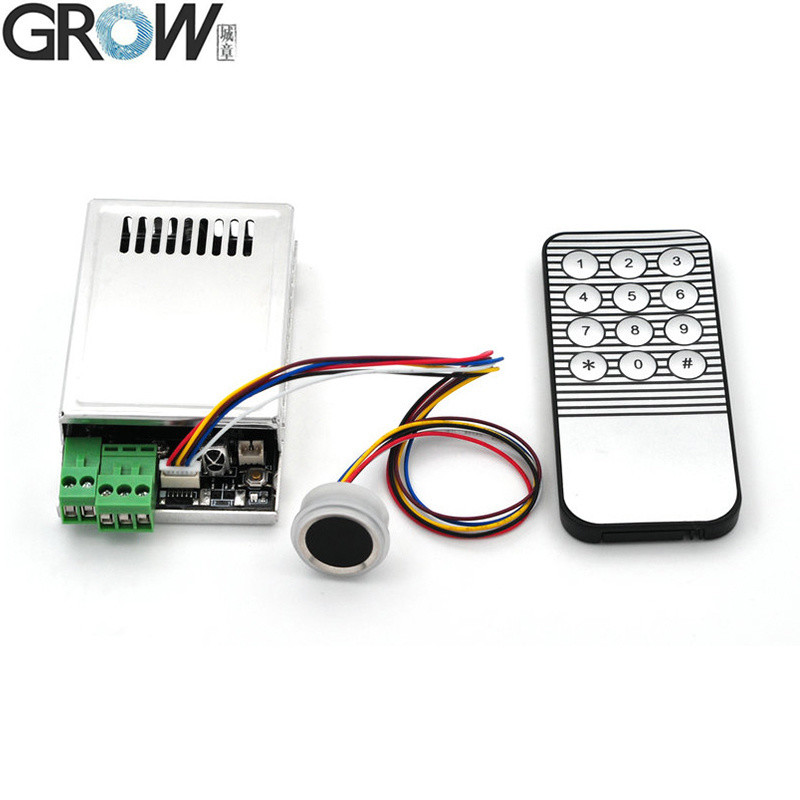

2. جهاز التحكم عن بعد:
عند استخدام جهاز التحكم عن بعد، يرجى لمس الوحدة لتنشيطها أولاً.
2.1 يشير المؤشر الأزرق المضاء إلى حالة البرمجة، وتعني الموسيقى أن العملية ناجحة
كلمة المرور الافتراضية: 123456، طول كلمة المرور: 6 أرقام
2.2 تغيير كلمة المرور: اضغط *كلمة المرور*1*كلمة المرور الجديدة*كلمة المرور الجديدة#
2.3 تسجيل بصمة الإصبع: اضغط *كلمة المرور*2*قاعدة البيانات (1-5)# ، اخرج من تسجيل بصمة الإصبع عند الضغط على الزر * أو الانتظار بضع ثوانٍ.
مثال: التسجيل في قاعدة البيانات 3: اضغط *كلمة المرور*2*3#
2.4. حذف بصمة الإصبع: اضغط *كلمة المرور*3*قاعدة البيانات (1-5)#
مثال: الحذف في قاعدة البيانات 3: اضغط *كلمة المرور*3*3#
2.5. إعداد وقت التتابع في وضع الجري: اضغط *كلمة المرور*4*الوقت (0.5 ثانية - 99 ثانية)#
مثال: اضبط على 0.5 ثانية: اضغط *كلمة المرور*4*00#
مثال: اضبط على 1 ثانية: اضغط *كلمة المرور*4*01#
مثال: اضبط على 5 ثوانٍ: اضغط *كلمة المرور*4*05#
مثال: اضبط على 99 ثانية: اضغط *كلمة المرور*4*99#
2.6. إعداد وضع العمل:
وضع الجري: اضغط *كلمة المرور*5*1#
وضع الإشعال: اضغط *كلمة المرور*5*2#
وضع القفل الذاتي: اضغط *كلمة المرور*5*3#
2.7. تحديد وضع الاستعداد:
تشغيل وضع الاستعداد: اضغط *كلمة المرور*6*0#
إيقاف تشغيل وضع الاستعداد: اضغط *كلمة المرور*6*1#
2.8. العودة إلى وضع المصنع: اضغط *كلمة المرور*7*كلمة المرور#
2.9. استخدام كلمة المرور: اضغط *كلمة المرور ويتم إغلاق التتابع، اضغط # ويتم فتح التتابع
ملاحظة: يمكن استخدام أي بصمة إصبع في حالة المصنع، ولكن ستكون الوظيفة غير صالحة بعد تسجيل بصمة الإصبع.
مواصفات R502-F
| الموديل |
R502-F |
| النوع |
وحدة بصمة الإصبع بالسعة |
| الواجهة |
UART(TTL) |
| الدقة |
508 DPI |
| الجهد |
DC 3.3V |
| سعة بصمة الإصبع |
200 |
| مصفوفة الاستشعار |
192*192 بكسل |
| تيار التشغيل |
20mA |
| تيار الاستعداد |
الجهد النموذجي للاستعداد باللمس: 3.3 فولت، متوسط التيار: 2uA |

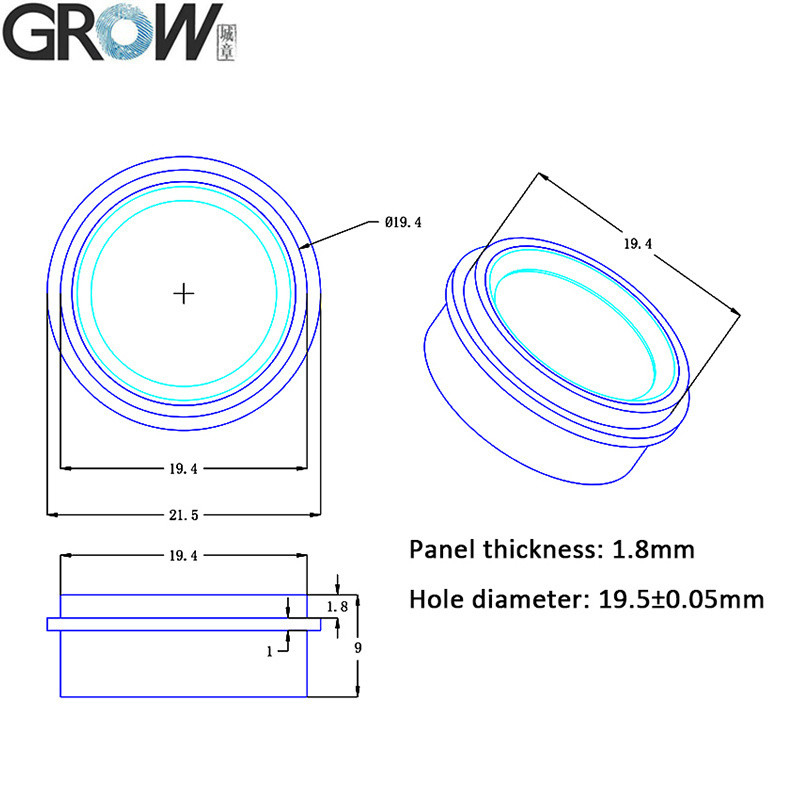

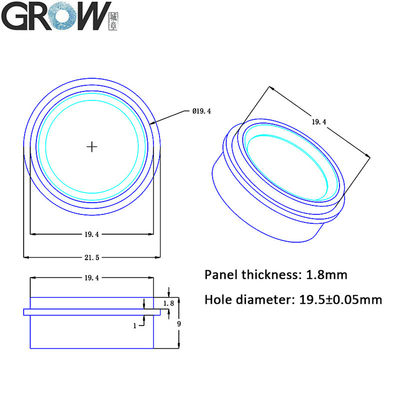

| الحجم الخارجي لوحدة بصمة الإصبع |
قطر 21.5 (مم) |
| الحجم الداخلي لوحدة بصمة الإصبع |
قطر 19.5 (مم) |
| ارتفاع وحدة بصمة الإصبع |
9 (مم) |
| منطقة التجميع الفعالة |
قطر 15.5 (مم) |

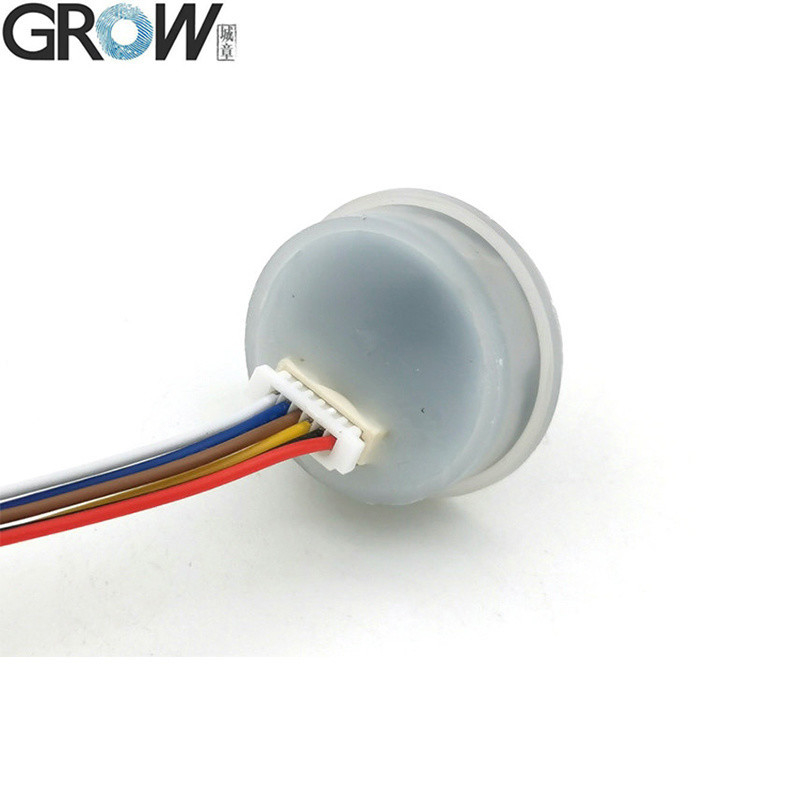

| الموصل |
SH1.0-6Pin |
| التحكم في LED |
نعم |

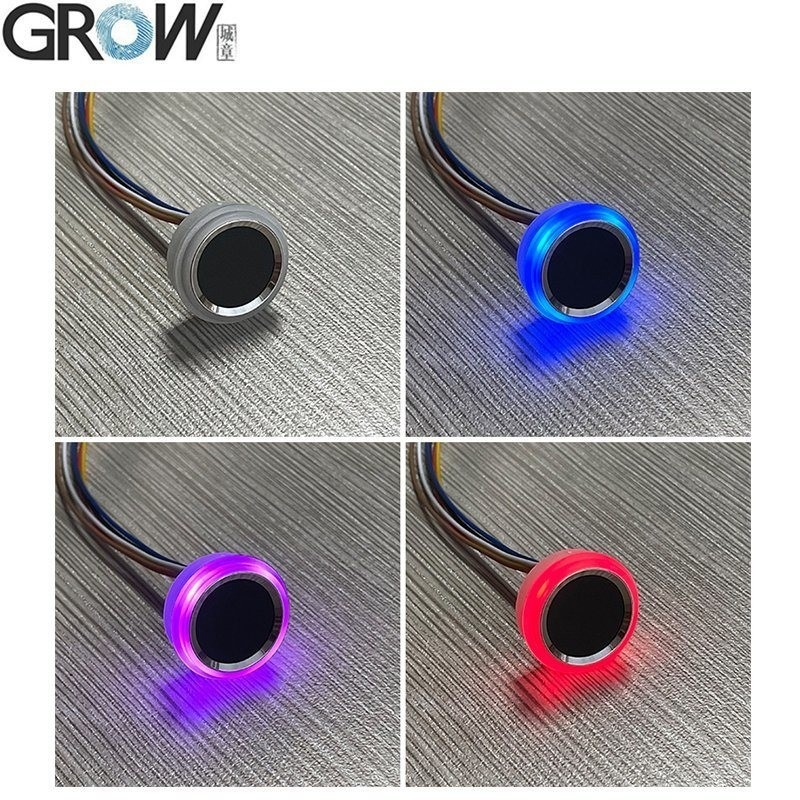

| لون LED |
RGB |
| سرعة المسح |
< 0.2 ثانية |
| سرعة التحقق |
< 0.3 ثانية |
| طريقة المطابقة |
1:1; 1:N |
| FRR |
≤1% |
| FAR |
≤0.001% |
| بيئة العمل |
-20 درجة مئوية ---60 درجة مئوية |
| رطوبة العمل |
10-85% |
| السعة المضادة للكهرباء الساكنة |
15KV |
| مقاومة التآكل |
1 مليون مرة |
| معدل الباود للاتصالات (UART): |
(9600 × N) bps حيث N = 1 ~ 12 (افتراضي N = 6، أي 57600bps) |
الملفات
· توفير ملفات SDK مرجعية مجانية لـ Arduino و Android و .Net و Windows وما إلى ذلك. · توفير دليل المستخدم
