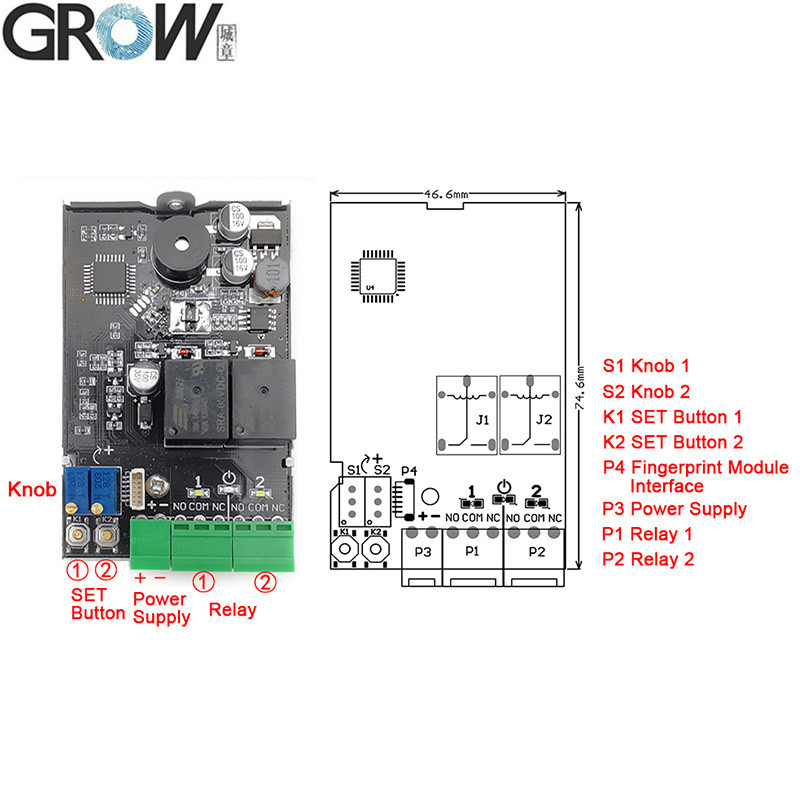

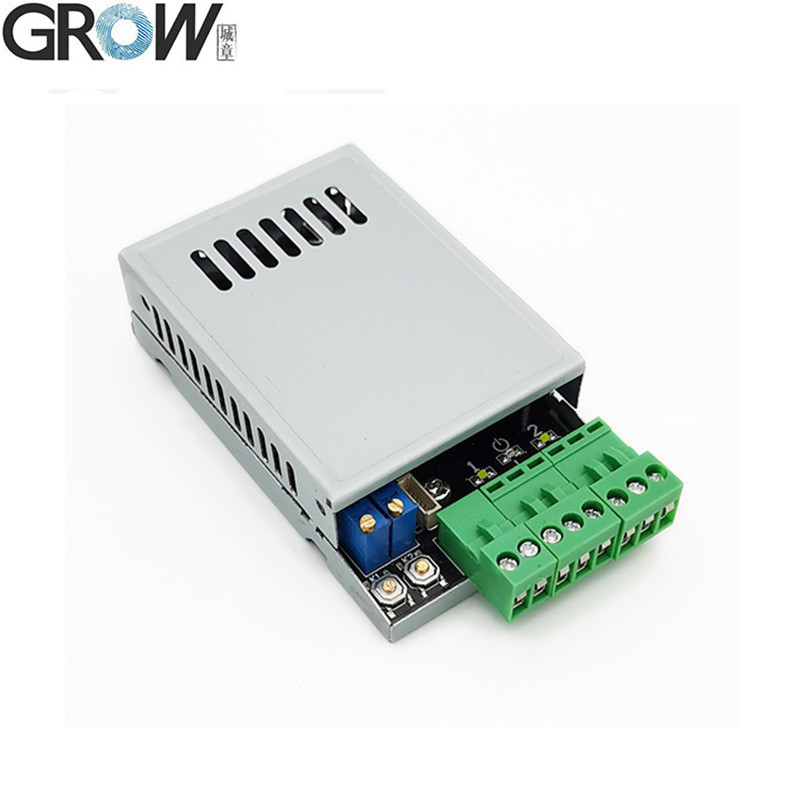

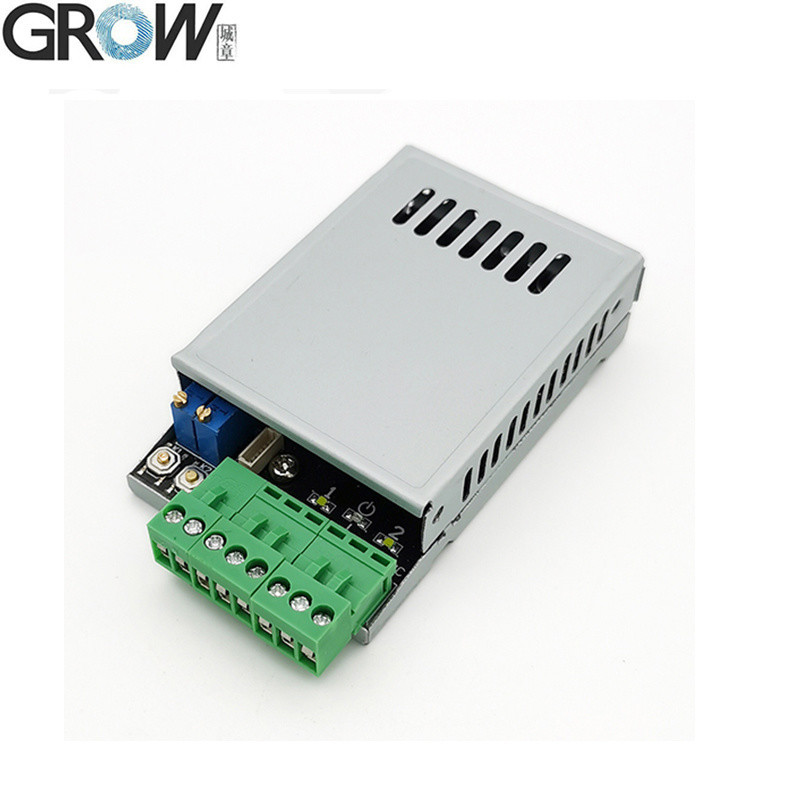

المعلمات التقنية
·P1: مصدر الطاقة:DC10V-30V
·P2: الخروج: الإرسال ((حد أقصى التيار: 10A)
·P3: MX 1.0-6P وحدة بصمات الأصابع (يمكن توصيل R502،R502-A،R503)
·P4: MX 1.25-6P وحدة بصمات الأصابع (يمكن توصيل R300،R301T،R302،R303،R303T،R305،R306،R307،R501)
·التيار الاحتياطي:6mA ((DC12V)
·قدرة البصمة: 300 قطعة
تعليمات العملية
1زر "SET" ((K1-K2)
1.1 بصمة إصبع مسؤول السجل: اضغط على زر SET بعد قليل، النظام في حالة سجل المسؤول ومؤشر الضوء الأزرق يضيء بسرعة،ضع نفس الإصبع عدة مرات في منطقة جمع بصمات الأصابع حتى سماع الموسيقى يعني تسجيل بصمات الأصابع ناجحة. يمكن تسجيل بصمة اليد بشكل مستمر. إذا لم تكن هناك حاجة لإضافة بصمة اليد، والانتظار بضع ثوان للخروج.
1.2 حذف بصمة الأصابع:
1.2.1 حذف بصمات أصابع موقع المرور الفردي:ضغط لفترة طويلة على زر SET المقابلة،ضوء المؤشر الأزرق يومض بسرعة،إسمع صوت "Di" الطويل، وافك إصبعك،إشارة الإرسال مضاءة وتسمع الموسيقى، يعني هذا الموقع من البصمات الإدارية والمستخدم محذوفة ؛
1.2.2 حذف جميع بصمات أصابع موقع المرور ((العودة إلى الإعداد الافتراضي من المصنع): اضغط لفترة طويلة على أي زر SET لتسمع صوت "Di" طويل مرتين، وافك إصبعك، وكل ضوء المؤشر مضاء،تعني عملية البدء ناجحةعودة إلى الصنع الافتراضي
2تسجيل بصمة الاصبع: اضغط على بصمة الادارة لمدة 10 ثوان حتى تسمع الموسيقى والضوء الأزرق الذي يضيء بسرعة، وهذا يعني أنه يمكنك إضافة بصمة الاصبع للمستخدم.وضع نفس إصبع المستخدم مع مرات عديدة في منطقة جمع بصمات الأصابع حتى سماع الموسيقى يعني تسجيل بصمات الأصابع ناجحة. يمكن تسجيل بصمة اليد بشكل مستمر. إذا لم تكن هناك حاجة لإضافة بصمة اليد، انتظر بضع ثوان للخروج. (ملاحظة:يعتمد موقع تخزين بصمة المستخدم على موقع تخزين بصمة المشرفإذا تم تخزين بصمة الإصبع للمسؤول في رقم 1 و رقم 2 في نفس الوقت ، سيتم تخزين بصمة الإصبع للمستخدم في رقم 1 افتراضيًا.)
3.حذف بصمة إصبع المستخدم: اضغط على بصمة الإدارة لمدة 20 ثانية تقريباً حتى تسمع "Di-" والموسيقى،يعني أن بصمات المستخدم في هذا الموقع يتم حذفها.يعتمد حذف موقع بصمة المستخدم على موقع تخزين بصمة المشرفإذا تم تخزين بصمة الإصبع للمسؤول في رقم 1 و رقم 2 في نفس الوقت ، سيتم حذف بصمات المستخدم في رقم 1 افتراضيًا.
4.ضبط وقت الإرسال: قم بتدوير S1 أو S2 لضبط وقت إغلاق الإرسال من 0.5 إلى 60 ثانية. عند تجاوز 60 ثانية ، سوف يكون في الحالة المفتوحة بشكل طبيعي مغلقة بشكل طبيعي ،تم تشغيل المرور عندما تم تمرير بصمة الأصابع، ثم يتم إطلاق المرور عندما تم تمرير بصمة الاصبع مرة أخرى، يتم تشغيل المرور وإطلاقه بشكل دائري. المرور هو مخرج الاتصال، إشارة التبديل، لا مخرج الجهد.
5.الاستخدام: اضغط على الإصبع، ويتم إغلاق المرور بعد مرور بصمة الأصبع، ويتم تحديد وقت الإغلاق بواسطة S1 أو S2.
ملاحظة:
1جميع أضواء المؤشر مغلقة في حالة الاستعداد، والأضواء مضاءة في حالة العمل.
2إذا كنت ترغب في إغلاق ضوء مؤشر الوحدة عندما تكون في وضع مفتوح عادة، اضغط على أي زر SET لفترة طويلة لتسمع صوت "Di" طويل ثلاث مرات. كرر هذا الإجراء لفتح.

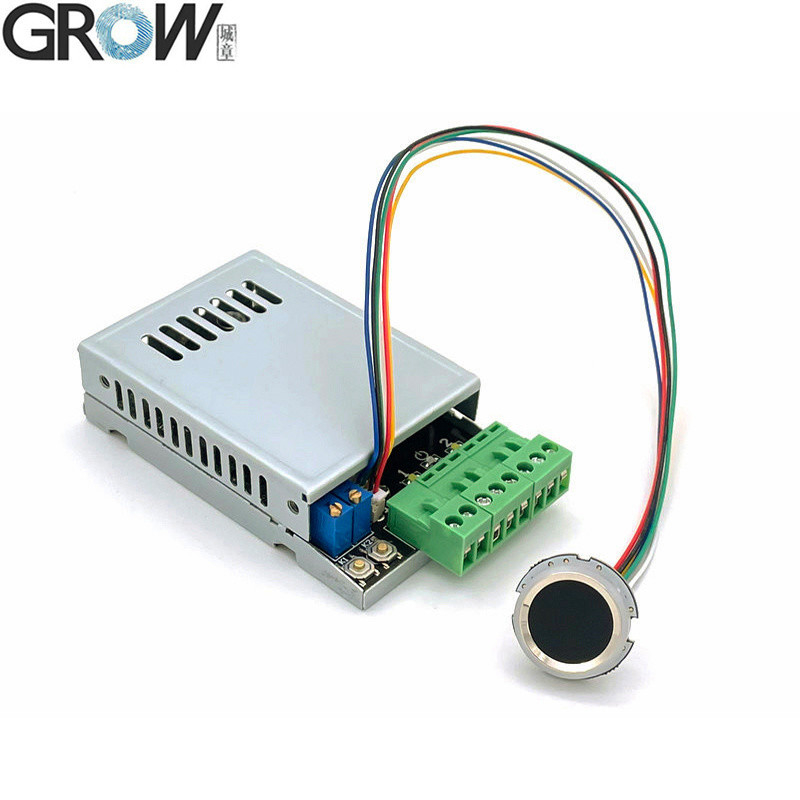

يمكن استخدام K220 مع R502،R502-A،R502-AW،R503 وحدة بصمات الأصابع
R502-A مواصفات
| النموذج |
R502-A |
| النوع |
وحدة البصمات السعة |
| واجهة |
UART ((TTL) |
| القرار |
508 دبي |
| الجهد |
DC 3.3V |
| قدرة بصمات الأصابع |
200 |
| مجموعة الاستشعار |
192*192 بكسل |
| التيار العامل |
20mA |
| تيار الاستعداد |
الجهد النموذجي في حالة الاستعداد لللمس: 3.3V ، متوسط التيار: 2uA |

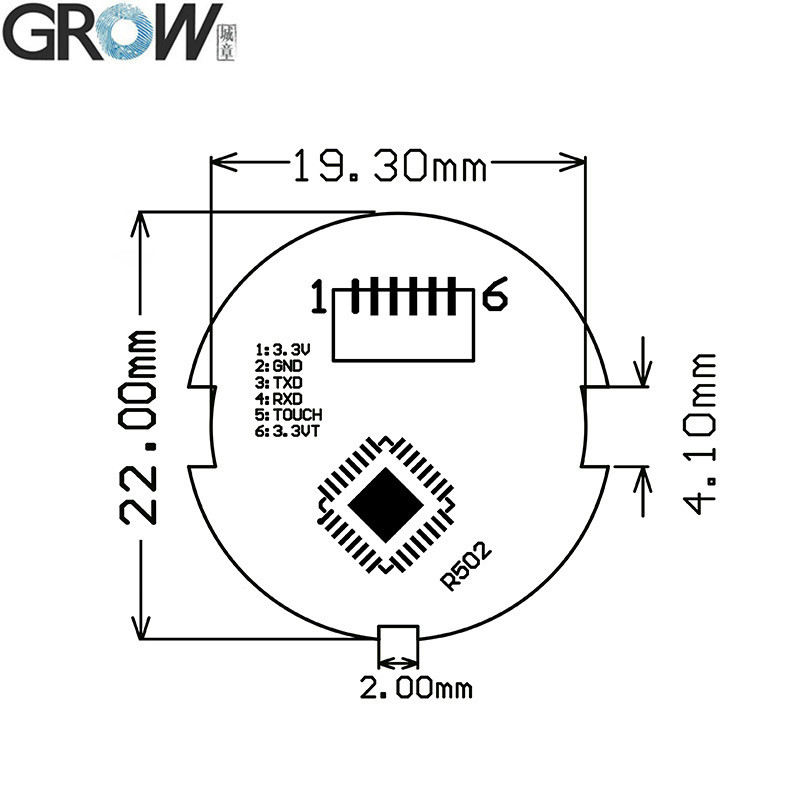

| الحجم الخارجي لوحدة بصمات الأصابع |
قطر 22 (ملم) |
| الحجم الداخلي لوحدة بصمات الأصابع |
قطر 19.5 (ملم) |
| ارتفاع وحدة البصمة |
5 (ملم) |
| منطقة التجميع الفعالة |
قطر 15.5 (ملم) |
| المرفق |
MX1.0-6Pin |
| التحكم في LED |
نعم |

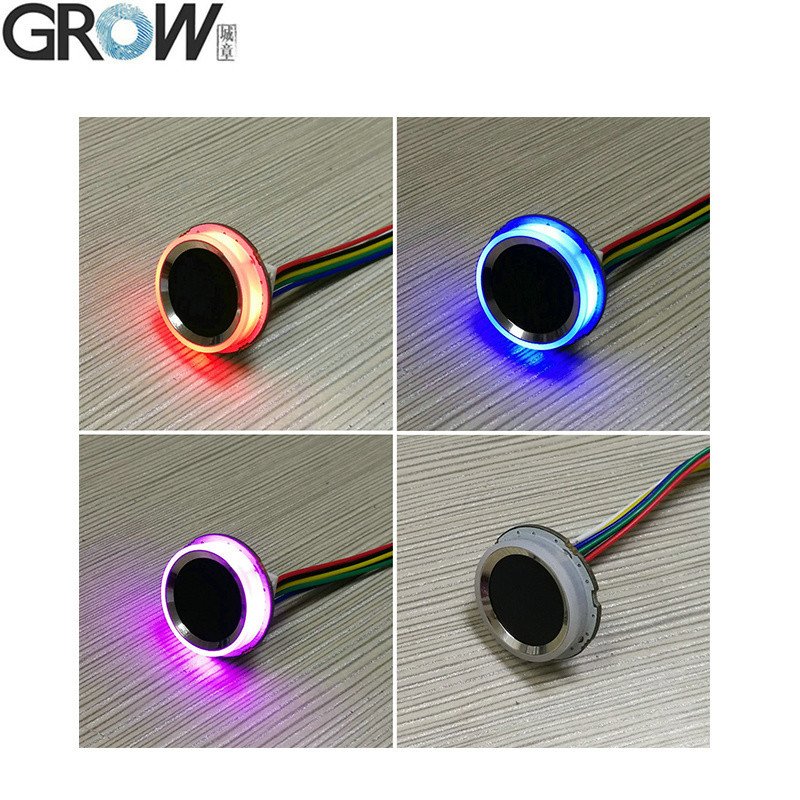

| لون LED |
الأرجواني والأزرق والأحمر |
| سرعة المسح |
< 0.2 ثانية |
| سرعة التحقق |
< 0.3 ثانية |
| طريقة المطابقة |
1:1" 1:N |
| FRR |
≤ 1% |
| بعيد |
≤0.001% |
| بيئة العمل |
-20C ---60C |
| رطوبة العمل |
10-85% |
| قدرة مضادة للستاتيكية |
15 كيلو فولت |
| كثافة مقاومة الحطام |
مليون مرة |
| معدل البود للاتصالات (UART): |
(9600 × N) bps حيث N = 1 ~ 12 ((الوضع الافتراضي N = 6 ، أي 57600bps) |
الملفات
· توفير ملفات SDK المرجعية المجانية لـ Arduino و Android و Net و Windows وما إلى ذلك.
· توفير دليل المستخدم
فيديو العملية K220 على Youtube:https://youtu.be/YQXeH9AGbco
إذا كنت بحاجة إلى ملفات SDK، يرجى الاتصال بنا.
