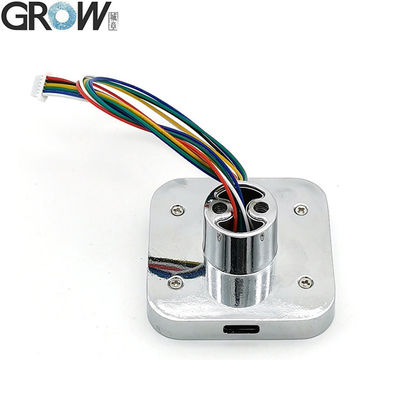

لوحة التحكم في الوصول ببصمة الإصبع GROW K202+R502-AW DC12V منخفضة استهلاك الطاقة

المعلومات الأساسية
مكان المنشأ: الصين
إصدار الشهادات: CE
الحد الأدنى لكمية: 1
تفاصيل التغليف: كرتون
وقت التسليم: مهلة التسليم في موسم الذروة: خلال 15 يوم عمل مهلة التسليم خارج الموسم: خلال 15 يوم عمل
شروط الدفع: T / T ، باي بال
القدرة على العرض: 5000
معلومات تفصيلية
النموذج رقم: كيه 202+آر 502-إيه دبليو شاشة: كصورة
واجهة الاتصالات: RS232 قدرة بصمات الأصابع: 120
إمدادات الطاقة: 12V العاصمة التيار الاحتياطي للوحة التحكم: 15 وحدة
حجم K202: 64.4*25.4 ملم انتاج |: مرحل (الحد الأقصى للتيار: 10 أمبير)
R502-a الحجم: 50*50*8.4 (مم) حزمة النقل: حزمة كرتون التصدير القياسية
المواصفات: مصدر الطاقة: تيار مستمر 12 فولت العلامة التجارية: ينمو
الأصل: الصين الرمز السريع: 8471609000
القدرة على العرض: 5000 خدمة الصوت: بدون خدمة صوتية
الساعة: بدون ساعة اللون: كصورة
العينات: 22.1 دولار أمريكي/قطعة 1 قطعة (الحد الأدنى للطلب) | التخصيص: متاح -- طلب مخصص
تكلفة الشحن: حول تكلفة الشحن ووقت التسليم المقدر. طريقة الدفع: الدفعة الأولية الدفعة الكاملة
عملة: دولار أمريكي العودة والمبالغ المستردة: يمكنك التقدم بطلب استرداد الأموال خلال مدة تصل إلى 30 يومًا بعد استلام المنتجات.
إبراز:

وحدة استشعار بصمات الأصابع ذات القدرة القوية العالية,وحدة استشعار بصمات أصابع سعة آمنة,وحدة بصمة بصرية آمنة

,

Safe Capacitive Fingerprint Sensor Module

,

Safe Optical Fingerprint Module


منتوج وصف

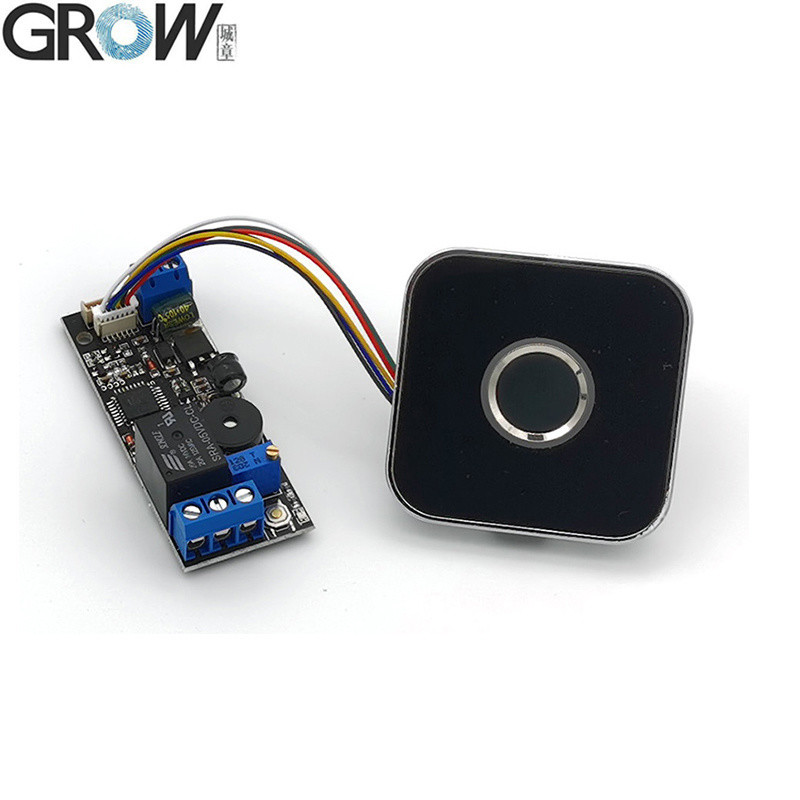

لوحة التحكم في الوصول ببصمة الإصبع GROW K202+R502-AW DC12V منخفضة استهلاك الطاقة 0

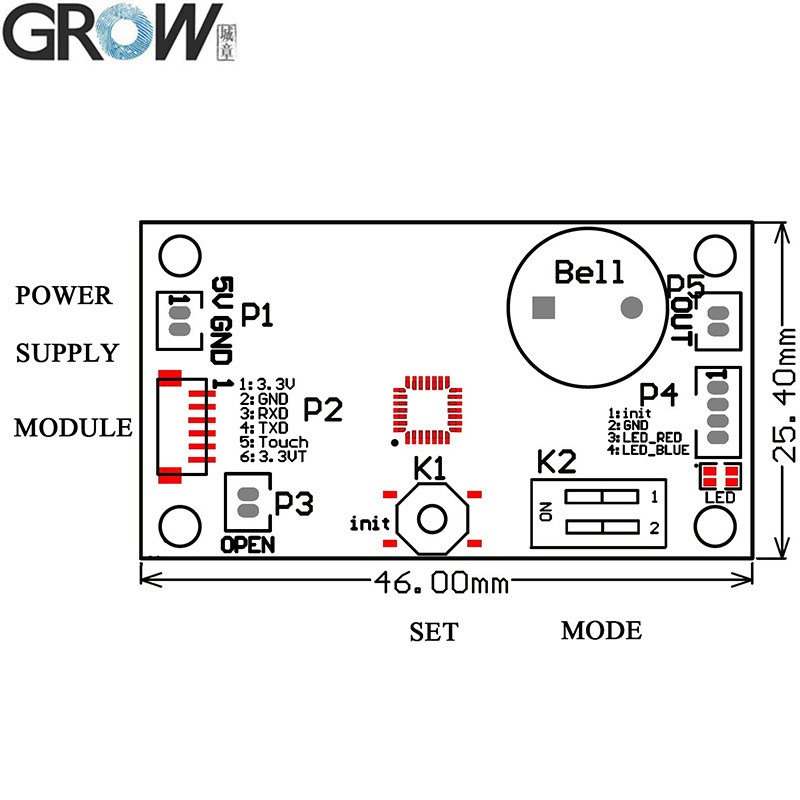

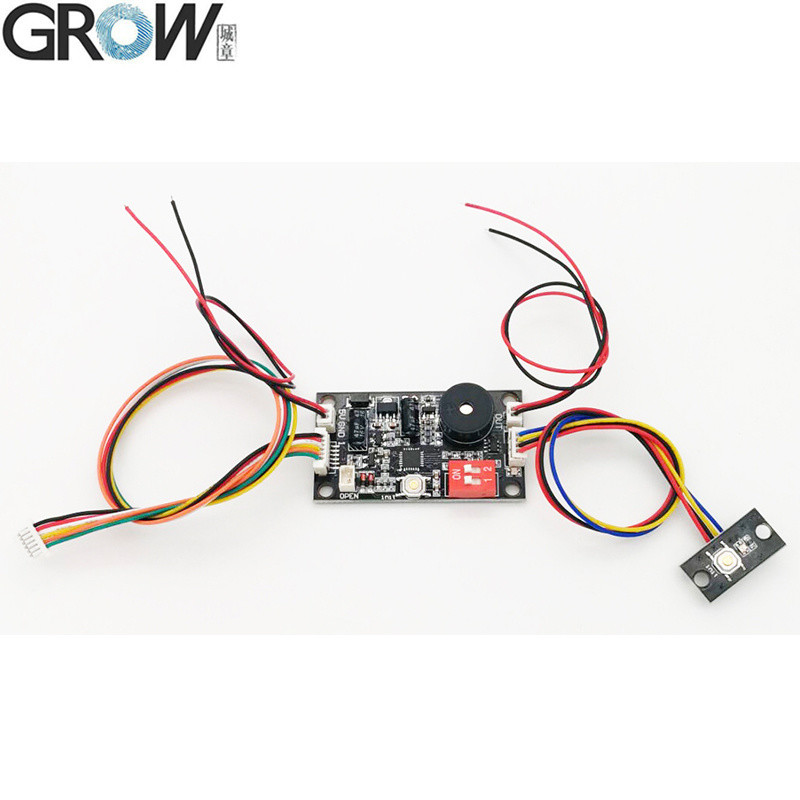

K202 المعلمات التقنية

·P1: إمدادات الطاقة:DC12V
·المخرج: رله ((حد أقصى التيار:10A)
·التيار الاحتياطي: 15uA
·قدرة البصمات: 120 قطعة
·حجم: 64.4*25.4ملم



تم تصميم K202 لاستهلاك طاقة منخفضة ، وتكون مصدر الطاقة DC12V ، ويمكن ضبط وقت المرور عن طريق تدوير الزر ، وقت المرور: 0.5-13 ثانية.
من السهل جداً تسجيل بصمة اليد، تحتاج فقط إلى الضغط على زر SET لتسجيل بصمة اليد والضغط على زر SET لفترة طويلة للعودة إلى الصنع الافتراضي.


K202 تعليمات التشغيل

1. زر SET - تسجيل إدارة البصمة:اضغط على زر SET بعد فترة وجيزة، ضوء المؤشر الأزرق يضيء بسرعة والنظام في حالة سجلضع نفس إصبع الإدارة مع مرات عديدة في منطقة جمع بصمات الأصابع حتى سماع الموسيقى يعني تسجيل بصمات الأصابع ناجحةيمكن تسجيل بصمة اليد باستمرار عندما يكون النظام في حالة السجل، إذا لم يكن هناك حاجة لإضافة بصمة اليد أكثر، والانتظار بضع ثوان.

2. تسجيل بصمة الاصبع للمستخدم:اضغط على بصمة الإدارة حتى يضيء الضوء الأزرق و تسمع الموسيقىوضع نفس إصبع المستخدم مع مرات عديدة في منطقة جمع بصمات الأصابع حتى سماع الموسيقى يعني تسجيل بصمات الأصابع ناجحةيمكن تسجيل بصمات الأصابع بشكل مستمر عندما يكون النظام في حالة تسجيل، إذا لم يكن هناك حاجة لإضافة بصمات أصابع أكثر، والانتظار بضع ثوان.

3. حذف بصمة المستخدم:اضغط على بصمة الإدارة حوالي 12 ثانية حتى تسمع صوت "دي" والموسيقى، وهذا يعني حذف بصمات المستخدم.

4العودة إلى الصنع الافتراضي:اضغط على زر "SET" حتى تسمع صوت "Di" الطويل والموسيقى، يعني أن عملية التمهيد ناجحة.

5. حدد وقت الإرسال:قم بتدوير K2 لتعيين وقت إغلاق المرور من 0.5 إلى 30 ثانية. المرور هو مخرج الاتصال، إشارة التبديل، لا مخرج الجهد.

6استخدام:اضغط على الإصبع، سيتم إغلاق المراسلة بعد مرور بصمة الأصبع، ويتم تحديد وقت الإغلاق بواسطة K2.

ملاحظة:
1جميع أضواء المؤشر مغلقة في حالة الاستعداد، والأضواء مضاءة في حالة العمل.
2يمكن استخدام أي بصمة أصابع في حالة المصنع، ولكن الوظيفة ستكون غير صالحة بعد تسجيل بصمة الأصابع.


يمكن استخدام K202 مع R502-A،R502-AW،R502-F،R503،R503-M22 وحدة بصمات الأصابع

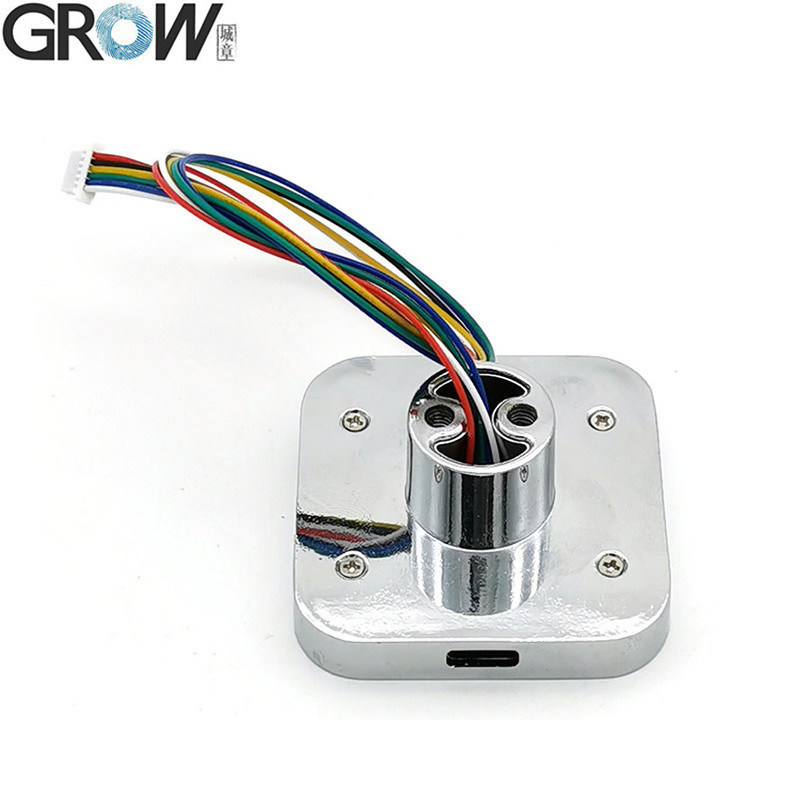

مواصفات R502-AW

النموذج R502-AW
النوع وحدة البصمات السعة
واجهة UART ((TTL)
القرار 508 دبي
الجهد DC 3.3V
قدرة بصمات الأصابع 200
مجموعة الاستشعار 192*192 بكسل
التيار العامل 20mA
تيار الاستعداد الجهد النموذجي في حالة الاستعداد لللمس: 3.3V ، متوسط التيار: 2uA

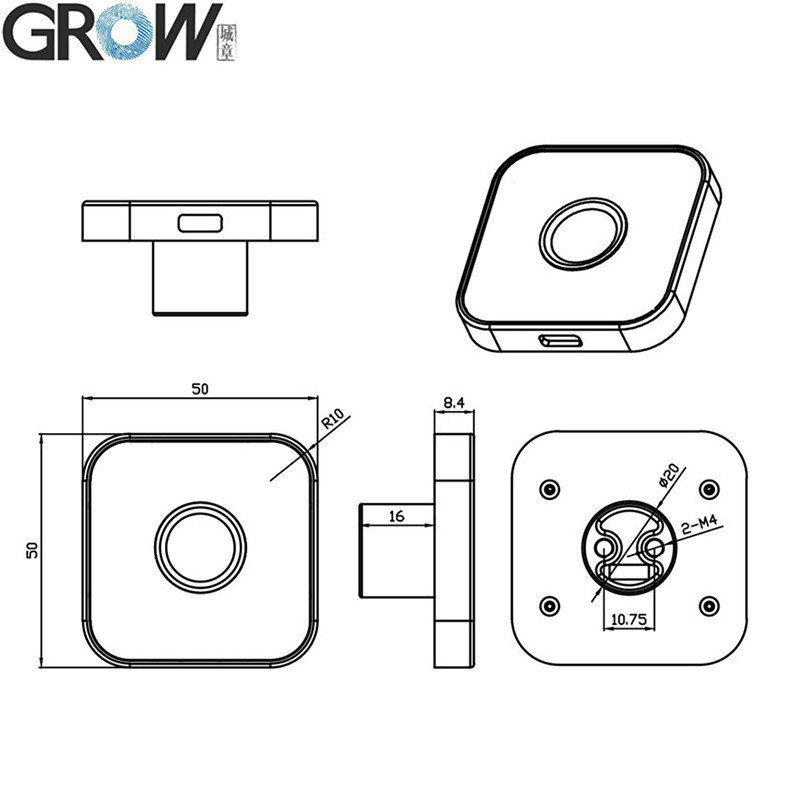

الحجم الخارجي لوحدة بصمات الأصابع 50*50*8.4 (ملم)
منطقة التجميع الفعالة قطر 15.5 (ملم)
مادة الحجرة سبيكة الزنك
ربط لوحة التحكم KS200/K202/K215/KL216/K219-A/K220/KS220/KS236-A
المرفق SH 1.0-6Pin

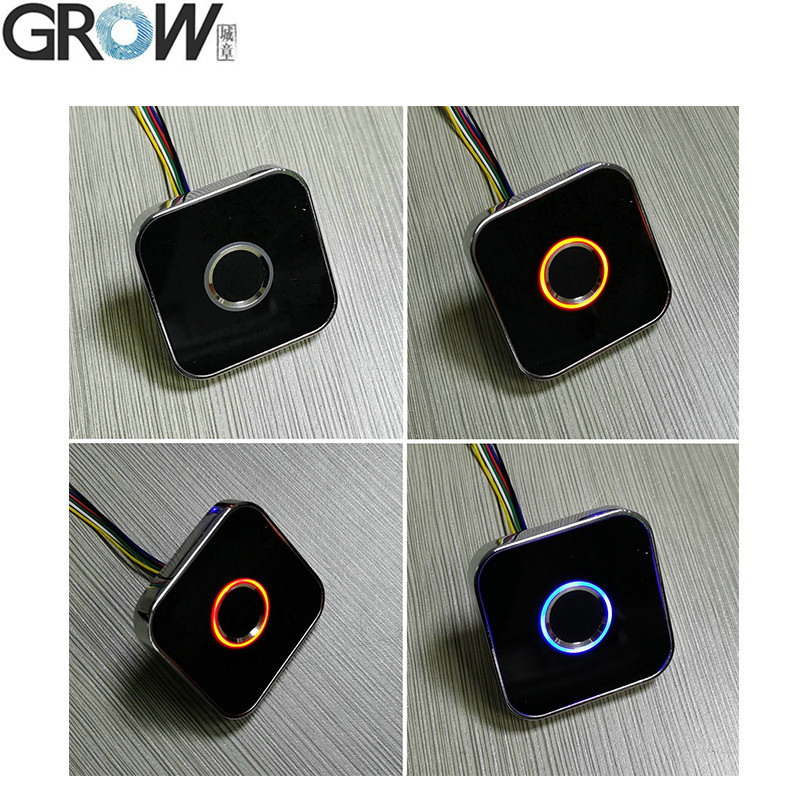

التحكم في LED نعم
لون LED RGB
سرعة المسح < 0.2 ثانية
سرعة التحقق < 0.3 ثانية
طريقة المطابقة 1:1" 1:N
FRR ≤ 1%
بعيد ≤0.001%
بيئة العمل -20C ---60C
رطوبة العمل 10-85%
قدرة مضادة للستاتيكية 15 كيلو فولت
كثافة مقاومة الحطام مليون مرة
معدل البود للاتصالات (UART): (9600 × N) bps حيث N = 1 ~ 12 ((الوضع الافتراضي N = 6 ، أي 57600bps)


ملفات المنتج

· توفير ملفات SDK المرجعية المجانية لـ Arduino و Android و Net و Windows وما إلى ذلك.
· توفير دليل المستخدم

يمكنك تحميل دليل المستخدم R502-AW من هذا الرابط الموقع:
https://hzgrow.en.made-in-china.com

يمكنك تحميل دليل المستخدم K202 من هذا الرابط:
https://hzgrow.en.made-in-china.com

إذا كنت بحاجة إلى ملفات SDK، يرجى الاتصال بنا.


لوحة التحكم في الوصول ببصمة الإصبع GROW K202+R502-AW DC12V منخفضة استهلاك الطاقة 1
لوحة التحكم في الوصول ببصمة الإصبع GROW K202+R502-AW DC12V منخفضة استهلاك الطاقة 2

لوحة التحكم في الوصول ببصمة الإصبع GROW K202+R502-AW DC12V منخفضة استهلاك الطاقة 3
لوحة التحكم في الوصول ببصمة الإصبع GROW K202+R502-AW DC12V منخفضة استهلاك الطاقة 4
لوحة التحكم في الوصول ببصمة الإصبع GROW K202+R502-AW DC12V منخفضة استهلاك الطاقة 5
لوحة التحكم في الوصول ببصمة الإصبع GROW K202+R502-AW DC12V منخفضة استهلاك الطاقة 6
لوحة التحكم في الوصول ببصمة الإصبع GROW K202+R502-AW DC12V منخفضة استهلاك الطاقة 7
لوحة التحكم في الوصول ببصمة الإصبع GROW K202+R502-AW DC12V منخفضة استهلاك الطاقة 8لوحة التحكم في الوصول ببصمة الإصبع GROW K202+R502-AW DC12V منخفضة استهلاك الطاقة 9لوحة التحكم في الوصول ببصمة الإصبع GROW K202+R502-AW DC12V منخفضة استهلاك الطاقة 10
لوحة التحكم في الوصول ببصمة الإصبع GROW K202+R502-AW DC12V منخفضة استهلاك الطاقة 11
