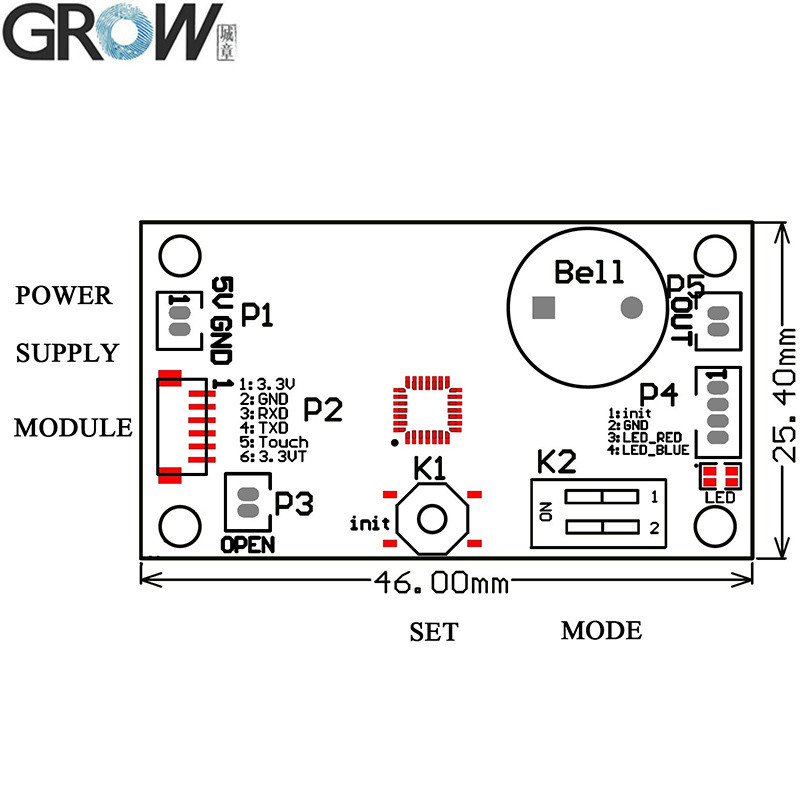

K202 المعلمات التقنية
·P1: إمدادات الطاقة:
DC12V·المخرج: رله ((حد أقصى التيار:10A)
·التيار الاحتياطي: 15uA
·قدرة البصمات: 120 قطعة
·حجم: 64.4*25.4ملم
·P2: MX مساحة 1.0mm 6 Pin Fingerprint Module ((يمكن توصيل R502،R502-A،R502-AW،R503)
·P3: MX مساحة 1.25mm 6 Pin Fingerprint Module ((يمكن توصيل R300،R301T،R303،R303T،R305،R306،R307،R501)
تم تصميم K202 لاستهلاك طاقة منخفضة ، وتكون مصدر الطاقة DC12V ، ويمكن ضبط وقت المرور عن طريق تدوير الزر ، وقت المرور: 0.5-13 ثانية.
من السهل جداً تسجيل بصمة اليد، تحتاج فقط إلى الضغط على زر SET لتسجيل بصمة اليد والضغط على زر SET لفترة طويلة للعودة إلى الصنع الافتراضي.
K202 تعليمات التشغيل
1زر.SET:اضغط على زر SET لفترة وجيزة، والضوء الإشارة الزرقاء تتوهج بسرعة والنظام في حالة السجل، وضعت إصبع على منطقة جمع بصمات الأصابع، سجل بصمات الأصابع ناجحة عند سماع الموسيقى.يمكن تسجيل بصمة الأصابع بشكل مستمر عندما النظام في حالة السجل؛ إذا لم يكن هناك حاجة لإضافة بصمة أصابع أكثر، وانتظر بضع ثوان.
2العودة إلى الصناعة الافتراضية:اضغط على زر SET حتى تسمع صوت "Di" الطويل والموسيقى، يعني أن عملية التمهيدية ناجحة.
3.ضبط وقت الإنتقال:قم بتدوير K2 لضبط وقت إغلاق المرور من 0.5 إلى 13 ثانية. المرور هو مخرج اتصال، إشارة التبديل، لا مخرج الجهد.
4.استخدام:اضغط على الإصبع، سيتم إغلاق المراسلة بعد مرور بصمة الأصبع، ويتم تحديد وقت الإغلاق بواسطة K2.
ملاحظة:1جميع أضواء المؤشر مغلقة في حالة الاستعداد، والأضواء مضاءة في حالة العمل.
2يمكن استخدام أي بصمة أصابع في حالة المصنع، ولكن الوظيفة ستكون غير صالحة بعد تسجيل بصمة الأصابع.

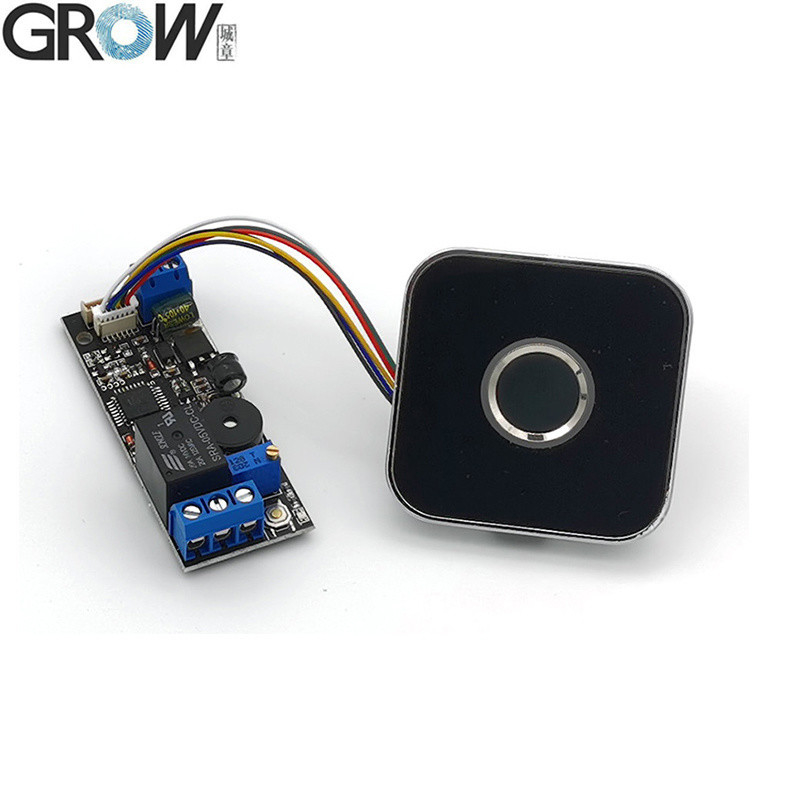

يمكن استخدام K202 مع R300,R301T,R303,R303T,R305,R306,R307,R501,R502,R502-A,R502-AW,R503 وحدة بصمات الأصابع

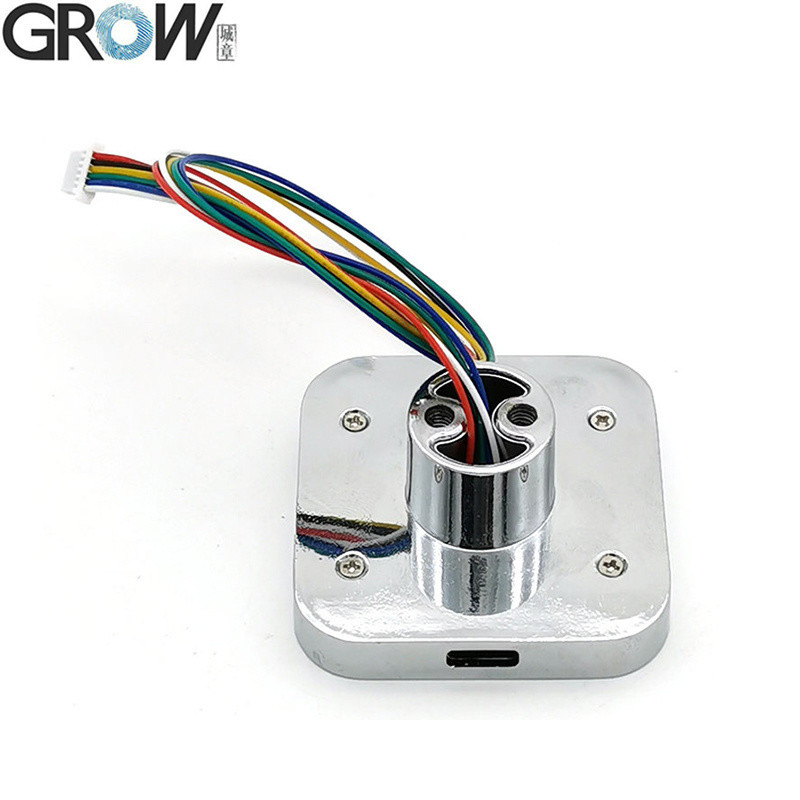

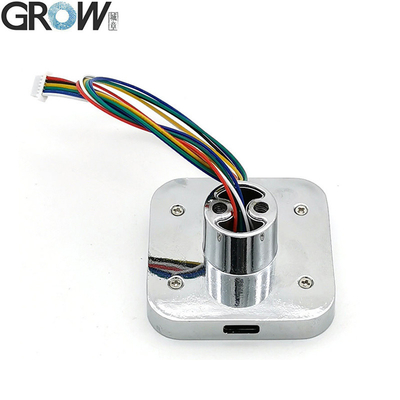

مواصفات R502-AW
| النموذج |
R502-AW |
| النوع |
وحدة البصمات السعة |
| واجهة |
UART ((TTL) |
| القرار |
508 دبي |
| الجهد |
DC 3.3V |
| قدرة بصمات الأصابع |
200 |
| مجموعة الاستشعار |
192*192 بكسل |
| التيار العامل |
20mA |
| تيار الاستعداد |
الجهد النموذجي في حالة الاستعداد لللمس: 3.3V ، متوسط التيار: 2uA |

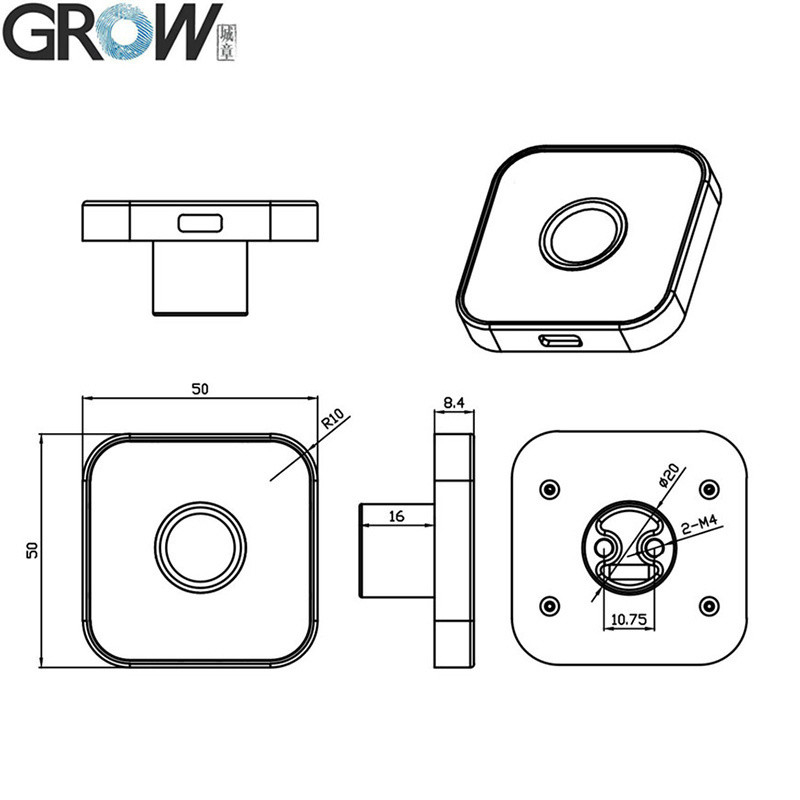

| الحجم الخارجي لوحدة بصمات الأصابع |
50*50*8.4 (ملم) |
| منطقة التجميع الفعالة |
قطر 15.5 (ملم) |
| مادة الحجرة |
سبيكة الزنك |
| ربط لوحة التحكم |
K200-3.3/K202/K215-V1.2/K216 |
| المرفق |
MX1.0-6Pin |
| التحكم في LED |
نعم |

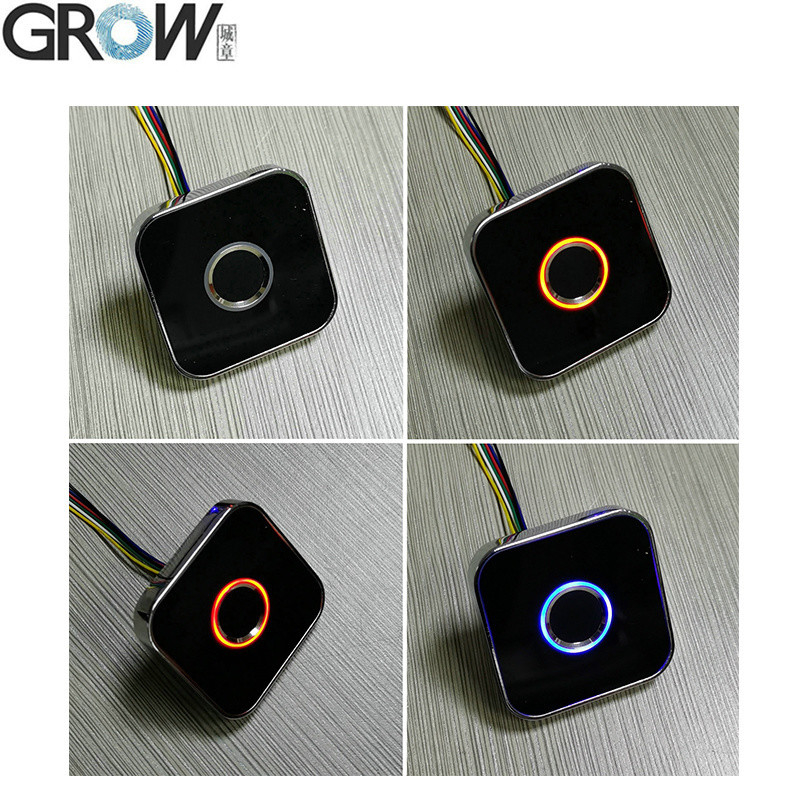

| لون LED |
الأرجواني والأزرق والأحمر |
| سرعة المسح |
< 0.2 ثانية |
| سرعة التحقق |
< 0.3 ثانية |
| طريقة المطابقة |
1:1" 1:N |
| FRR |
≤ 1% |
| بعيد |
≤0.001% |
| بيئة العمل |
-20C ---60C |
| رطوبة العمل |
10-85% |
| قدرة مضادة للستاتيكية |
15 كيلو فولت |
| كثافة مقاومة الحطام |
مليون مرة |
| معدل البود للاتصالات (UART): |
(9600 × N) bps حيث N = 1 ~ 12 ((الوضع الافتراضي N = 6 ، أي 57600bps) |
ملفات المنتج
· توفير ملفات SDK المرجعية المجانية لـ Arduino و Android و Net و Windows وما إلى ذلك.
· توفير دليل المستخدم
يمكنك تحميل دليل المستخدم R502-AW من هذا الرابط الموقع:
https://hzgrow.en.made-in-china.com
يمكنك تحميل دليل المستخدم K202 من هذا الرابط:
https://hzgrow.en.made-in-china.com
إذا كنت بحاجة إلى ملفات SDK، يرجى الاتصال بنا.
