GROW KS200 + R502-A بطارية 4 * AA أو DC3.7V-6.5V الناتج المحرك حلقة دائرية مؤشر الضوء بطاقة التحكم في الوصول بصمات الأصابع

المعلومات الأساسية
مكان المنشأ: الصين
إصدار الشهادات: CE
الحد الأدنى لكمية: 1
تفاصيل التغليف: كرتون
وقت التسليم: مهلة التسليم في موسم الذروة: خلال 15 يوم عمل مهلة التسليم خارج الموسم: خلال 15 يوم عمل
شروط الدفع: بـ (تـي) ، بـ (بـايـبـال)
القدرة على العرض: 5000
معلومات تفصيلية
النموذج رقم: KS2000+R502-A Screen: as Picture
واجهة الاتصالات: RS232 Fingerprint Capacity: 200
Power Supply: 4*AA Battery or DC3.7V--6.5V Output: DC5--6V,1.5A(Peak:2.5A)
الوضع الحالي في وضع الاستعداد: أقل من 7 ua حزمة النقل: حزمة كرتون التصدير القياسية
المواصفات: 4* بطارية AA أو تيار مستمر 3.7 فولت--6.5 فولت Trademark: GROW
Origin: China HS Code: 8471609000
Supply Ability: 5000 Voice Service: Without Voice Service
Clock: Without Clock اللون: كصورة
Samples: US$ 21.3/Piece 1 Piece(Min.Order) | التخصيص: متاح -- طلب مخصص
تكلفة الشحن: حول تكلفة الشحن ووقت التسليم المقدر. Payment Method: Initial Payment Full Payment
Currency: US$ Return&refunds: You can apply for a refund up to 30 days after receipt of the products.
إبراز:

لوحة تحكم بصمات الأصابع القياسية,لوحة التحكم المتقدمة بصمات الأصابع,وحدة البصمات المتقدمة من أردوينو

,

Advanced Fingerprint Control Board

,

Advanced arduino fingerprint module


منتوج وصف

GROW KS200 + R502-A بطارية 4 * AA أو DC3.7V-6.5V الناتج المحرك حلقة دائرية مؤشر الضوء بطاقة التحكم في الوصول بصمات الأصابع 0

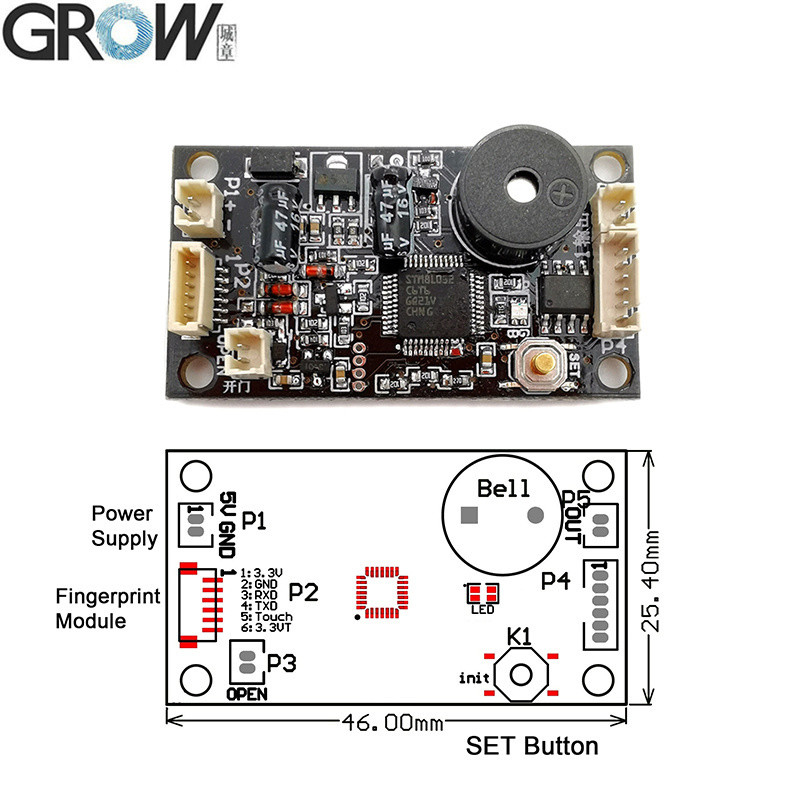

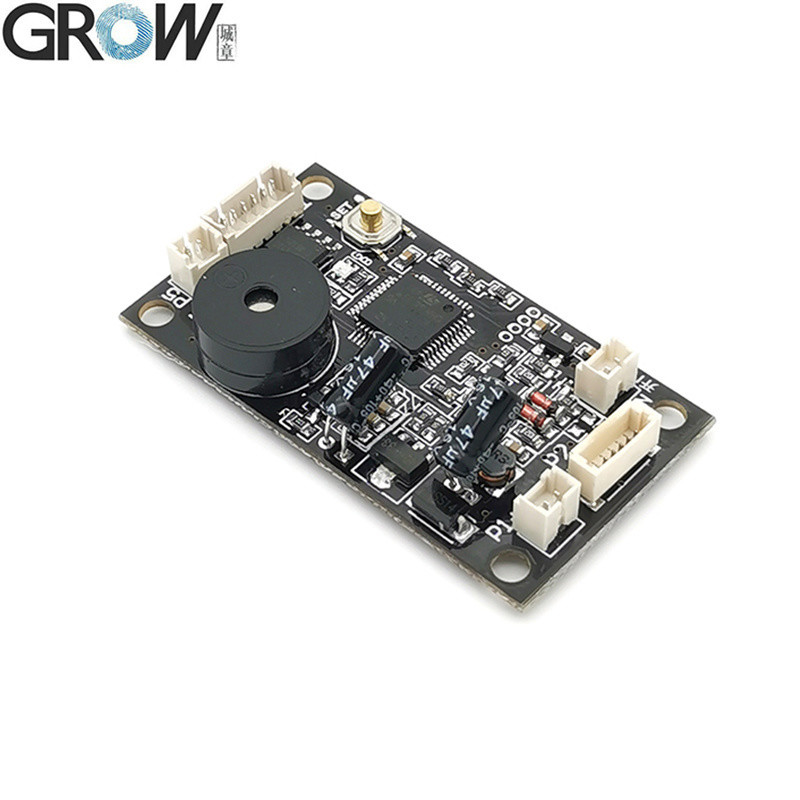

المعلمات التقنية KS200

بطارية 4*AA أو DC3.7-6.5V، إنتاج المحرك، استهلاك طاقة منخفض، وظيفة الإدارة/المستخدم
مصدر الطاقة:DC3.7V-6.5V
·التيار في وضع الاستعداد:<7uA
·مخرج:DC5-6V،1.5A ((قمة:2.5أ)
بصمة الإصبع: 20 قطعة
· بصمة المستخدم: 180 قطعة
·إنذار منخفض الجهد:4.8 فولت (بطارية جافة)
3.5 فولت (بطارية الليثيوم)


وضع عمل المحرك:
1إلى الأمام 0.5 ثانية → راحة 5 ثواني → عكس 0.5 ثانية.
2إلى الأمام 1 ثانية → راحة 5 ثواني → عكس 1 ثانية.
3إلى الأمام ثانية واحدة
4إلى الأمام 2 ثانية
5وضع القفل الذاتي
6. وضع الاحتفاظ



تعليمات التشغيل KS200

1 بصمة إصبع مدير السجل:
اضغط على زر SET لفترة طويلة، أطلق إصبعك عندما يظهر ضوء مؤشر أزرق على لوحة التحكم، الآن مؤشر وحدة البصمات يومض بسرعة،ضع نفس إصبع الإدارة مع مرات عديدة في منطقة جمع بصمات الأصابع حتى سماع الموسيقى يعني تسجيل بصمات الأصابع ناجحةيمكن تسجيل بصمة الأصابع بشكل مستمر ويمكن تسجيل 20 قطعة بصمة إدارة، إذا لم يكن هناك حاجة لإضافة بصمة أصابع أكثر، والانتظار بضع ثوان للخروج.إذا كان المسؤول مسجلاً بالكاملسوف يخرج تلقائيًا من حالة تسجيل المسؤول بعد سماع "DiDiDi" وسيبدأ تسجيل بصمة المستخدم إذا ضغطت على زر SET مرة أخرى.

2 سجل بصمة إصبع المستخدم
اضغط على بصمة الإدارة حتى يضيء الضوء الأزرق و تسمع الموسيقىوضع نفس إصبع المستخدم مع مرات عديدة في منطقة جمع بصمات الأصابع حتى سماع الموسيقى يعني تسجيل بصمات الأصابع ناجحةيمكن تسجيل بصمات الأصابع بشكل مستمر عندما يكون النظام في حالة تسجيل، إذا لم يكن هناك حاجة لإضافة بصمات أصابع أكثر، والانتظار بضع ثوان.

3 حذف بصمة المستخدم:
اضغط على بصمة الإدارة حتى يضيء ضوء المؤشر الأحمر بسرعة وتسمع الموسيقى، وهذا يعني حذف بصمات المستخدم.

4 إعداد المصنع:
اضغط على زر SET لفترة طويلة حتى يظهر علامة حمراءعندما تضيء على لوحة التحكم وتسمع الموسيقى ثم تطلق إصبعك

ملاحظة:
1.يمكن استخدام أي بصمة أصابع عند افتراضية المصنع، وتعطيل هذه الوظيفة بعد تسجيل بصمة الأصابع.
2عندما يكون الجهد أقل من DC4.7V، يضاء الضوء الأحمر، يعني تحذير الجهد المنخفض.
3في وضع الإنتظار، عند تسجيل بصمة المستخدم، اضغط بصمة المسؤول أولاً. بعد مرور، ارفع الإصبع واضغط على بصمة المسؤول مرة أخرى.عندما يلمع الضوء و أسمع صوت الموسيقى، يمكن تسجيل بصمة المستخدم.

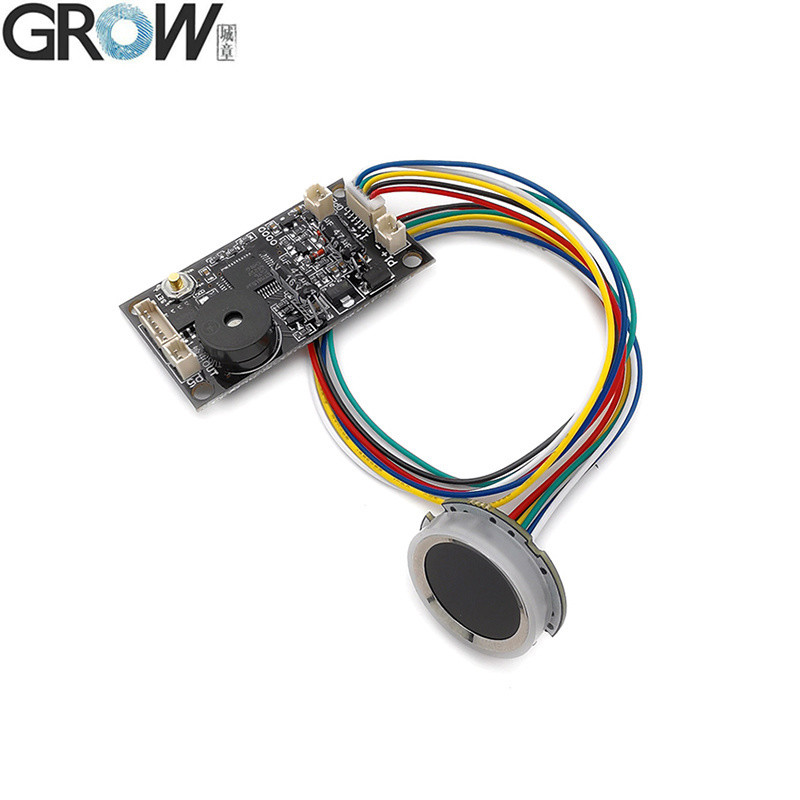

KS200 مناسبة لوحدة بصمات الأصابع R502-A،R502-F،R502-AW،R503.

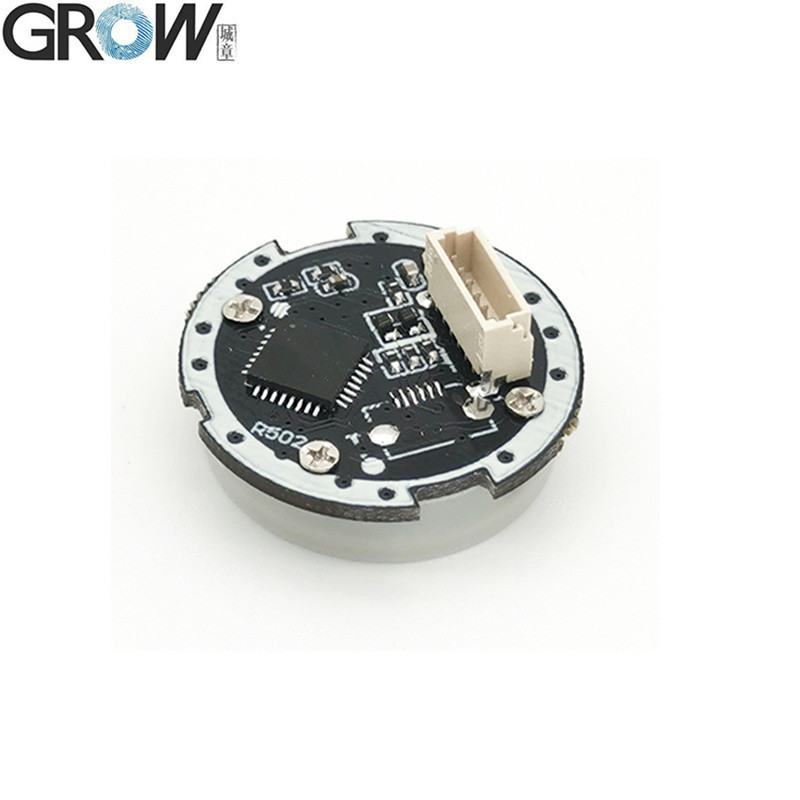

R502-A مواصفات
النموذج R502-A
النوع وحدة البصمات السعة
واجهة UART ((TTL)
القرار 508 دبي
الجهد DC 3.3V
قدرة بصمات الأصابع 200
مجموعة الاستشعار 192*192 بكسل
التيار العامل 20mA
تيار الاستعداد الجهد النموذجي في حالة الاستعداد لللمس: 3.3V ، متوسط التيار: 2uA

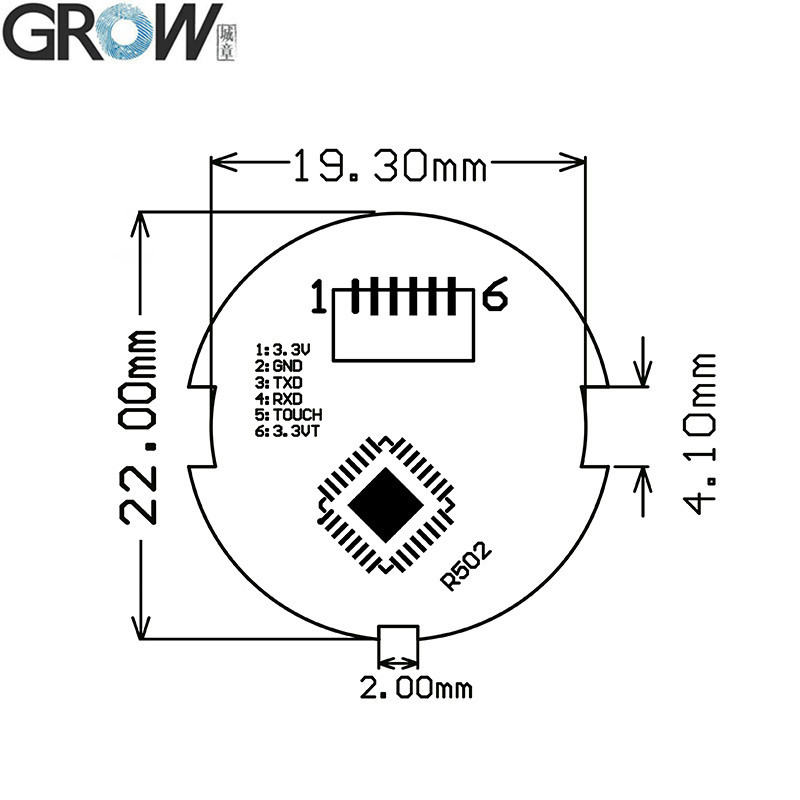

الحجم الخارجي لوحدة بصمات الأصابع قطر 22 (ملم)
الحجم الداخلي لوحدة بصمات الأصابع قطر 19.5 (ملم)
ارتفاع وحدة البصمة 5 (ملم)
منطقة التجميع الفعالة قطر 15.5 (ملم)
المرفق SH1.0-6Pin
التحكم في LED نعم
لون LED RGB
سرعة المسح < 0.2 ثانية
سرعة التحقق < 0.3 ثانية
طريقة المطابقة 1:1" 1:N
FRR ≤ 1%
بعيد ≤0.001%
بيئة العمل -20C ---60C
رطوبة العمل 10-85%
قدرة مضادة للستاتيكية 15 كيلو فولت
كثافة مقاومة الحطام مليون مرة
معدل البود للاتصالات (UART): (9600 × N) bps حيث N = 1 ~ 12 ((الوضع الافتراضي N = 6 ، أي 57600bps)


GROW KS200 + R502-A بطارية 4 * AA أو DC3.7V-6.5V الناتج المحرك حلقة دائرية مؤشر الضوء بطاقة التحكم في الوصول بصمات الأصابع 1
GROW KS200 + R502-A بطارية 4 * AA أو DC3.7V-6.5V الناتج المحرك حلقة دائرية مؤشر الضوء بطاقة التحكم في الوصول بصمات الأصابع 2GROW KS200 + R502-A بطارية 4 * AA أو DC3.7V-6.5V الناتج المحرك حلقة دائرية مؤشر الضوء بطاقة التحكم في الوصول بصمات الأصابع 3GROW KS200 + R502-A بطارية 4 * AA أو DC3.7V-6.5V الناتج المحرك حلقة دائرية مؤشر الضوء بطاقة التحكم في الوصول بصمات الأصابع 4


GROW KS200 + R502-A بطارية 4 * AA أو DC3.7V-6.5V الناتج المحرك حلقة دائرية مؤشر الضوء بطاقة التحكم في الوصول بصمات الأصابع 5
GROW KS200 + R502-A بطارية 4 * AA أو DC3.7V-6.5V الناتج المحرك حلقة دائرية مؤشر الضوء بطاقة التحكم في الوصول بصمات الأصابع 6
GROW KS200 + R502-A بطارية 4 * AA أو DC3.7V-6.5V الناتج المحرك حلقة دائرية مؤشر الضوء بطاقة التحكم في الوصول بصمات الأصابع 7


GROW KS200 + R502-A بطارية 4 * AA أو DC3.7V-6.5V الناتج المحرك حلقة دائرية مؤشر الضوء بطاقة التحكم في الوصول بصمات الأصابع 8GROW KS200 + R502-A بطارية 4 * AA أو DC3.7V-6.5V الناتج المحرك حلقة دائرية مؤشر الضوء بطاقة التحكم في الوصول بصمات الأصابع 9GROW KS200 + R502-A بطارية 4 * AA أو DC3.7V-6.5V الناتج المحرك حلقة دائرية مؤشر الضوء بطاقة التحكم في الوصول بصمات الأصابع 10
GROW KS200 + R502-A بطارية 4 * AA أو DC3.7V-6.5V الناتج المحرك حلقة دائرية مؤشر الضوء بطاقة التحكم في الوصول بصمات الأصابع 11
