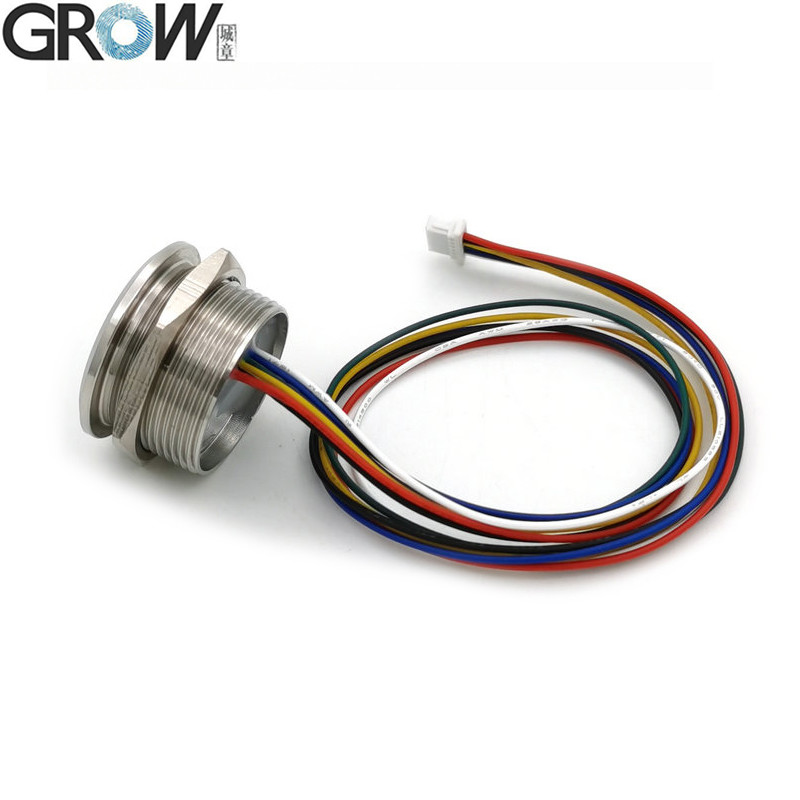

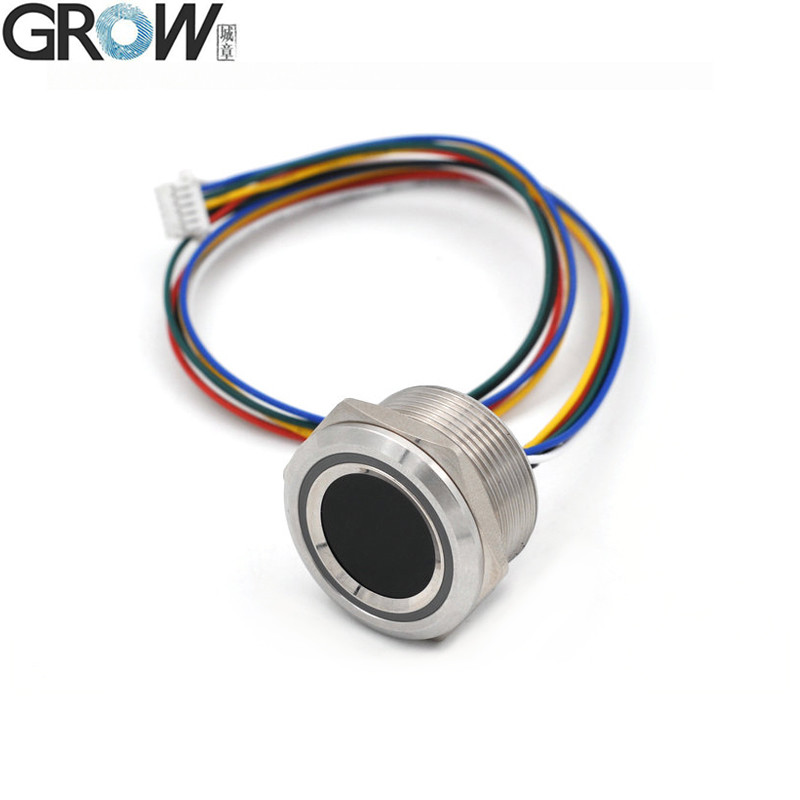

GROW R503-M22 حلقة RGB حلقة مؤشر LED التحكم DC3.3V 200 سعة SH1.0-6pin مقياس وحدة بصمة الأصابع السعة

المعلومات الأساسية
مكان المنشأ: الصين
إصدار الشهادات: CE
الحد الأدنى لكمية: 1
تفاصيل التغليف: كرتون
وقت التسليم: مهلة التسليم في موسم الذروة: خلال 15 يوم عمل مهلة التسليم خارج الموسم: خلال 15 يوم عمل
شروط الدفع: بـ (تـي) ، بـ (بـايـبـال)
القدرة على العرض: 5000
معلومات تفصيلية
Model NO.: R503-M22 Screen: as Picture
واجهة الاتصالات: RS232 قدرة بصمات الأصابع: 200
الجهد: تيار مستمر 3.3 فولت منطقة التحصيل الفعالة: القطر 15.5 (مم)
Sensing Array: 190*190 Pixel القرار: 508 نقطة في البوصة
شدة مقاومة التآكل: مليون مرة القدرة المضادة للكهرباء الساكنة: 15 كيلو فولت
القطر الخارجي لوحدة بصمة الإصبع: 25ملم Fingerprint Module Inner Diameter: 22mm(M22)
ارتفاع وحدة بصمة الإصبع: 15 ملم الوزن: 32 جرام
التحكم بقيادة: نعم.. حزمة النقل: حزمة كرتون التصدير القياسية
المواصفات: القطر 25 (مم) العلامة التجارية: ينمو
الأصل: الصين الرمز السريع: 8471609000
القدرة على العرض: 5000 Package Size: 13.00cm * 8.00cm * 9.00cm
Package Gross Weight: 0.100kg خدمة الصوت: بدون خدمة صوتية
الساعة: بدون ساعة العينات: 13.9 دولار أمريكي/قطعة| 1 قطعة (الحد الأدنى للطلب)
التخصيص: متاح|طلب مخصص تكلفة الشحن: اتصل بالمورد للحصول على معلومات حول الشحن ووقت التسليم المقدر.
طرق الدفع: الدفع الأولي/الدفع الكامل Currency: US$
العودة والمبالغ المستردة: اطلب استرداد الأموال إذا لم يتم شحن طلبك، أو كان مفقودًا، أو وصل مع مشاكل في المنتج.
إبراز:

200 سعة Arduino ماسح البصمات,200 سعة قارئ بصمات الأصابع Arduino,جهاز Arduino المرن للكشف عن بصمات الأصابع

,

200 Capacity arduino fingerprint reader

,

Flexible Arduino Finger Print Scanner


منتوج وصف


GROW R503-M22 حلقة RGB حلقة مؤشر LED التحكم DC3.3V 200 سعة SH1.0-6pin مقياس وحدة بصمة الأصابع السعة 0

الوصف

      1. جمع الصور المتكاملة وشريحة الخوارزمية معا، كل شيء في واحد
2. المرونة للتكيف مع الظروف كانت الأصابع، سواء كانت أصابع جافة، أصابع رطبة، بصمات أصابع نسيج خفيف، والأصابع القديمة، جميعها لديها معدل التعرف العالي
3مجالات التطبيق الرئيسية: يمكن تضمينها في مجموعة متنوعة من المنتجات النهائية ، مثل: مراقبة الوصول ، الحضور ، صندوق الأمان

R503-M22 نفس R503، فقط الحجم مختلف.
R503-M22 يمكن أن تعمل أيضا مع KS200،K202،K215،KL216،K219-A،K220،K236-A،KS220 لوحة التحكم.



R503
R503-5V
R503-M22
R503Pro
R503S
إمدادات الطاقة
DC 3.3V
5 فولت متزامن
DC 3.3V
(أوارت)DC 3.3V
USB:DC 5V
DC 3.3V
مجموعة استشعار
192*192 بكسل
192*192 بكسل
192*192 بكسل
192*192 بكسل
160*160 بكسل
قدرة بصمات الأصابع
200
200
200
1500
150
الحجم
M25
M25
M22
M25
M25
المرفق
SH 1.0mm 6pin
MX 1.25mm 6pin
SH 1.0mm 6pin
SH 1.0mm 6pin
SH 1.0mm 6pin


R503-M22 مواصفات

النموذج
R503-M22
النوع
وحدة البصمات السعة
واجهة
UART ((TTL)
القرار
508 دبي
الجهد
DC 3.3V
قدرة بصمات الأصابع
200
مجموعة الاستشعار
192*192 بكسل
التيار العامل
20mA
تيار الاستعداد
الجهد النموذجي في حالة الاستعداد لللمس: 3.3V ، متوسط التيار: 2uA

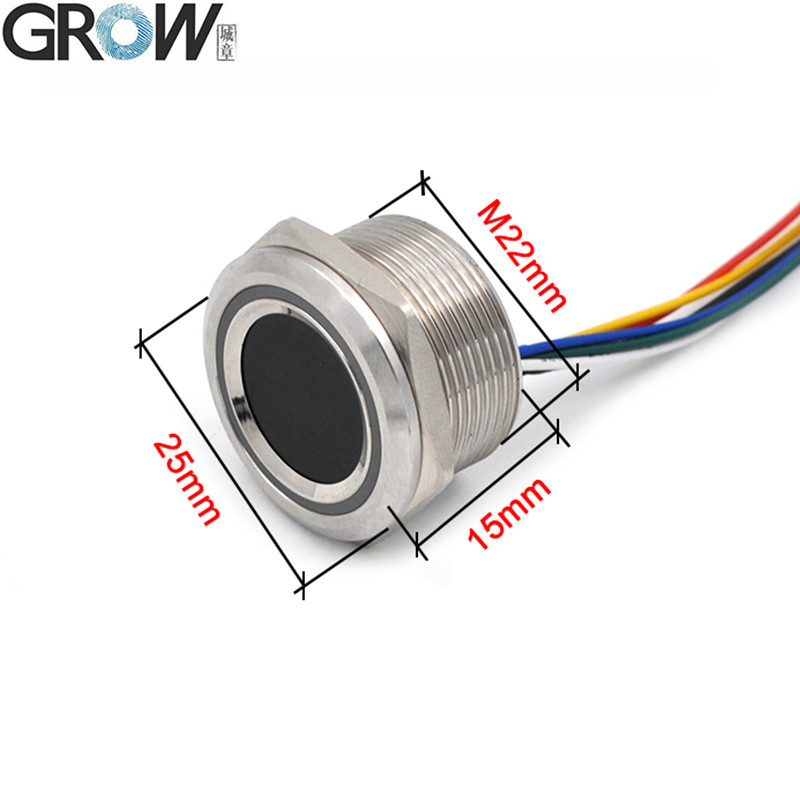

الحجم الخارجي لوحدة بصمات الأصابع
قطر 25 (ملم)
الحجم الداخلي لوحدة بصمات الأصابع
قطر 22 (ملم) ((M22)
ارتفاع وحدة البصمة
15 (ملم)
منطقة التجميع الفعالة
قطر 15.5 (ملم)

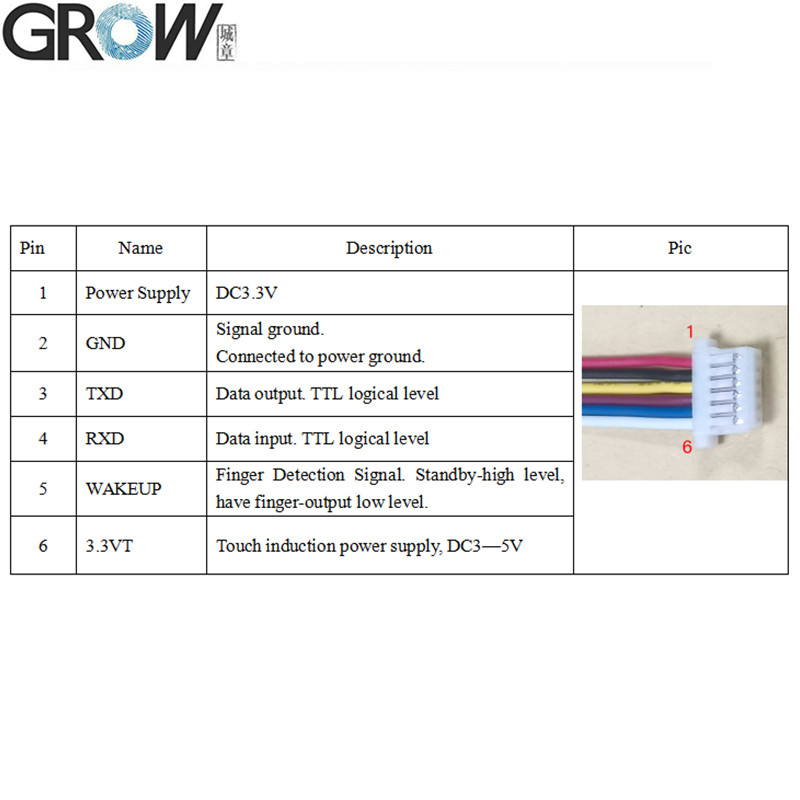

المرفق
SH1.0-6Pin
التحكم في LED
نعم
لون LED
RGB
سرعة المسح
< 0.2 ثانية
سرعة التحقق
< 0.3 ثانية
طريقة المطابقة
1:1" 1:N
FRR
≤ 1%
بعيد
≤0.001%
بيئة العمل
-20C ---60C
رطوبة العمل
10-85%
قدرة مضادة للستاتيكية
15 كيلو فولت
كثافة مقاومة الحطام
مليون مرة
معدل البود للاتصالات (UART):
(9600 × N) bps حيث N = 1 ~ 12 ((الوضع الافتراضي N = 6 ، أي 57600bps)


الملفات

· توفير ملفات SDK المرجعية المجانية لـ Arduino و Android و Net و Windows وما إلى ذلك.
· توفير دليل المستخدم

يمكنك تحميل دليل المستخدم R503 R503-M22 من هذا الرابط:
https://hzgrow.en.made-in-china.com



R503 عرض فيديو تشغيل برنامج الاختبار على Youtube:https://youtu.be/eD2xtwCWOmQ


إذا كنت بحاجة إلى ملفات SDK، يرجى الاتصال بنا.




دقة عالية وتعرف سريعتستخدم وحدة بصمات الأصابع R503-M22 جهاز استشعار 192 * 192 بكسل بحجم الصورة 508 دبي ليلتقط المزيد من تفاصيل بصمات الأصابع. وقت إدخال صورة بصمة الأصابع أقل من 0.3 ثانية ،سريعة وفعالة.

سعة تخزين كبيرة:يحتوي R503-M22 على سعة تخزين تبلغ 200 قطعة ، والتي يمكن أن تلبي احتياجات معظم سيناريوهات التطبيق ، مثل نظام التحكم في الوصول بصمات الأصابع ، ونظام حضور وقت بصمات الأصابع وهلم جرا.

أساليب تطابق متعددة والبحث:تدعم وحدة بصمات الأصابع R503-M22 مطابقة في كل من وضع المقارنة (1: 1) ووضع البحث (1: N) ، مما يتيح تحديد بصمات الأصابع بسرعة ودقة في مجموعة واسعة من سيناريوهات التطبيق.

الحماية من الماء والمتانة:The R503-M22 fingerprint module uses high quality stainless steel material as its rugged housing and is specially designed to be waterproof and able to adapt to a wide range of harsh environmental conditions such as humid and dusty scenariosهذا يضمن استمرارية الوحدة العالية واستقرارها في الاستخدام طويل الأجل.

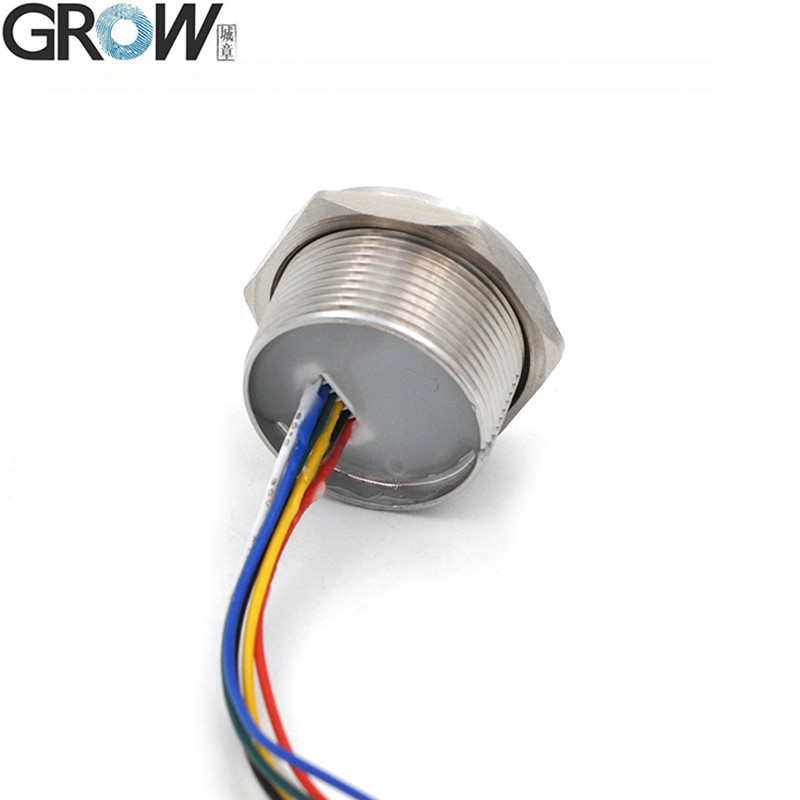

سهولة التثبيت:تتبنى وحدة بصمات الأصابع R503-M22 تصميم خيط مستدير بقطر M22 ومسافة سلك واجهة معتدلة بطول سلك 20 سم ، مما يجعل من السهل على المستخدمين تثبيته وتوصيله.بالإضافة إلى، حجمها المدمج يجعل الوحدة سهلة لإدراجها في أجهزة مختلفة.

قدرة التوسع المرنة:ويدعم وحدة بصمات الأصابع R503-M22 مجموعة متنوعة من بروتوكولات الاتصال والواجهات، مثل RS232 (مستوى منطق TTL، 3.3V) ، الخ.الذي هو مريح للمستخدمين لتنفيذ التطوير الثانوي والتوسعأيضاً، شريحة الخوارزمية المدمجة تجعل الوحدة أكثر كفاءة واستقرارًا في معالجة بيانات بصمات الأصابع.

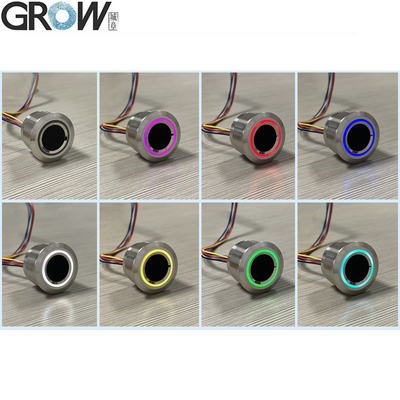

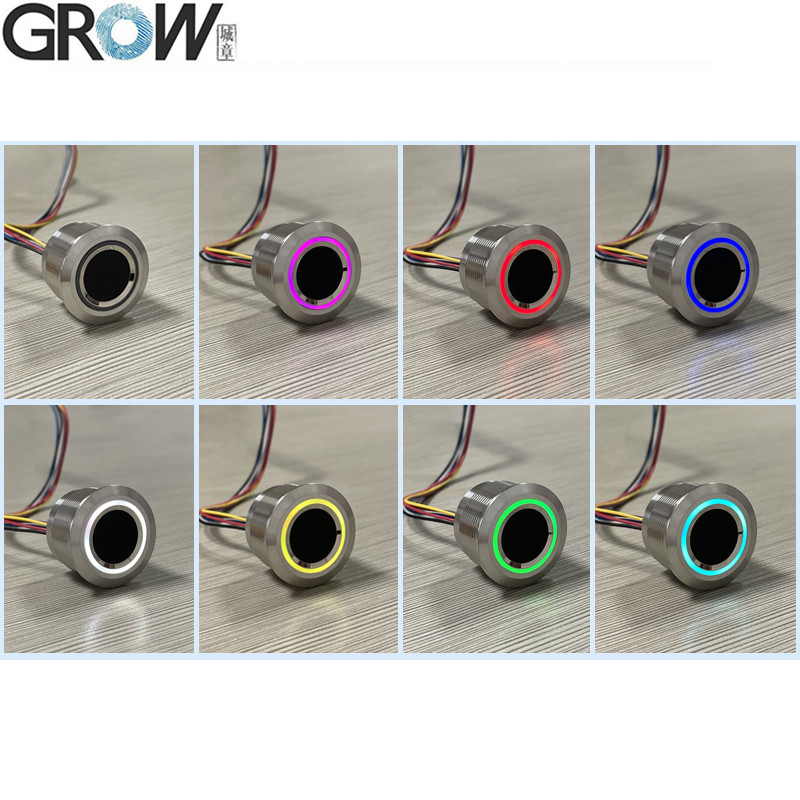

LED RGB:يتم تجهيز وحدة بصمات الأصابع R503-M22 بخاتم ضوئي ملون ، يمكن تعديله إلى ألوان مختلفة للخاتم الضوئي وفقًا للأوامر ،جعل استخدام الوحدة أكثر اختصارًا ووضوحًا

مستوى أمني مرتفع:تتبنى وحدة بصمات الأصابع R503-M22 خوارزمية متقدمة للتعرف على بصمات الأصابع مع خمسة مستويات من الأمن (من منخفضة إلى عالية: 1 ، 2 ، 3 ، 4 ، 5) ، معدل القبول الكاذب المنخفض للغاية (FAR) (<0.001٪) ومعدل الرفض الكاذب (FRR) (< 1.0٪) ، مما يضمن دقة و أمان الوحدة في عملية التعرف.

تصميم مصدر طاقة ثابت:يتم توفير الطاقة بواسطة DC +3.3V ، ويتمتع الوحدة بتصميم مصدر طاقة مستقر يحافظ على أداء مستقر في مجموعة متنوعة من البيئات. كما أنه يحتوي على تيار مصدر طاقة منخفض (30mA نموذجي) ،مما يساعد على تقليل استهلاك الطاقة وتوليد الحرارة للجهاز.
